HFL1426 14 * 20 * 26mm Cốc rút kim Vòng bi lăn một chiều Ly hợp
Dữ liệu kỹ thuật
Vòng bi kim HFL Series Three Row Drawn Cup là một vòng bi lăn với các con lăn hình trụ.
Các con lăn mỏng và dài so với đường kính của chúng.Loại lăn này được gọi là lăn kim.
Nó đặc biệt phù hợp với các kết quả chịu lực với kích thước lắp đặt xuyên tâm hạn chế. Tùy theo các ứng dụng khác nhau, có thể lựa chọn vòng bi lăn kim HFL không có vòng trong hoặc các thành phần lăn kim và lồng.
Loại vòng bi lăn kim này chỉ có thể chịu tải trọng hướng tâm.Vòng bi lăn kim cốc rút là vòng bi lăn kim với các vòng ngoài được dập mỏng và hình thành.
Drawn Cup Kim lăn bạc đạn - Ly hợp con lăn với lắp ráp vòng bi:
HFL1426, Đường kính 14 mm, Đường kính ngoài 20 mm, Chiều rộng 26 mm
Kích thước và công suất của bạc đạn con lăn kim HFL
Trục Dia. |
Chỉ định ly hợp | Đa số |
Borndary Kích thước |
Mô-men xoắn | Giới hạn tốc độ |
Tải cơ bản Xếp hạng |
|||||
Fw | D | C | Trục | Vòng ngoài | C | Co | |||||
Min-1 | Min-1 |
KN | |||||||||
mm | Lò xo nhựa | Lò xo thép | g | mm | Nm | vòng / phút | |||||
3 | HFL0308KF | - | 3 | 3 | 3.6 | số 8 | 1 | - | - | - | - |
4 | HFL0408KF | - | 3.5 | 4 | số 8 | số 8 | 1,5 | - | - | - | - |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1,76 | 23000 | 13000 | - | - |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0,5 | 23000 | 13000 | - | - | |
- | HFL061012K | 5 | 6 | 10 | 12 | - | 21000 | 12000 | - | - | |
số 8 | - | HFL081212K | 6 | số 8 | 12 | 12 | - | 20000 | 12000 | - | - |
- | HFL081412K | 7 | số 8 | 14 | 12 | - | 19000 | 12000 | - | - | |
HFL0822KF | HFL0822 | 7 | số 8 | 12 | 22 | 3,15 | 17000 | 12000 | 4.05 | 4,15 | |
HFL0822KFR | HFL0822R | 7 | số 8 | 12 | 22 | 1 | 17000 | 12000 | - | - | |
10 | HFL1022KF | HFL1022 | số 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4,65 |
HFL1022KFR | HFL1022R | số 8 | 10 | 14 | 22 | 1,5 | 14000 | 11000 | - | - | |
12 | - | HFL1226 | 18 | 12 | 18 | 26 | 12,2 | 11000 | 8000 | 6,3 | 6,5 |
14 | - | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
16 | - | HFL1626 | 22 | 16 | 22 | 26 | 20,5 | 8500 | 7500 | 7.7 | 9 |
18 | - | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8,3 | 10.3 |
20 | - | HFL2026 | 27 | 20 | 26 | 26 | 28,5 | 7000 | 6500 | 8.9 | 11,5 |
25 | - | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10,9 | 14.1 |
30 | - | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12,6 | 17,6 |
35 | - | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |

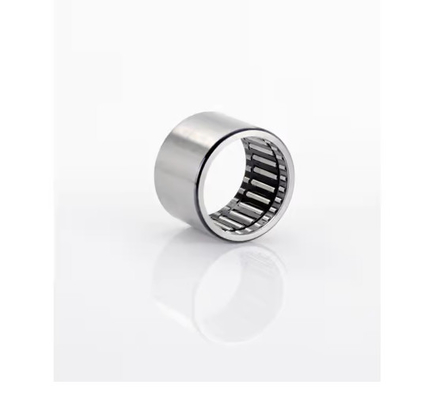

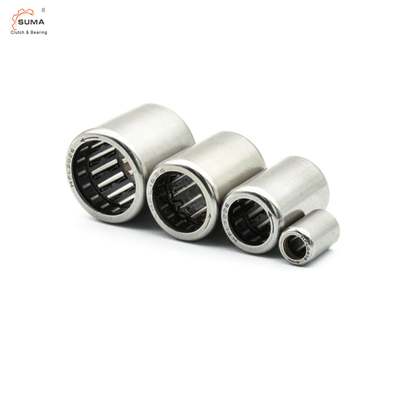

Hình ảnh của HFL Drawn Cup Needle Roller Bearing
