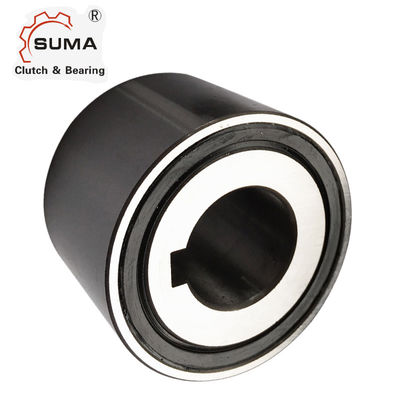

FND470Z 40 * 75 * 34MM 509Nm Ly hợp một chiều Ly hợp tự do quay ngược
Đặc trưng
Chiều rộng34 mm
Nhiệt độ hoạt độngtối đa100 ° C
Bôi trơnBôi trơn dầu trọn đời hoạt động
Dung sai lắp đặt
Trục js6 (k5);trung tâm H6
Phần giao phối
Không cần thiết phải làm cứng và mài các bộ phận giao phối.
Làm sạch kỹ lưỡng (không dính dầu mỡ) các bộ phận phối ghép trong vùng lân cận của ly hợp bánh răng tự do cũng như các vòng của ly hợp bánh xe tự do trước khi làm cho máy ép khớp.
Ổ đỡ trục
Bộ ly hợp freewheel bao gồm ổ bi và ổ lăn.Hỗ trợ ổ trục bên ngoài bổ sung là không cần thiết.
Nhấn áp suất phù hợp
Không được áp dụng lực ép vừa khít lên các quả bóng.
Hướng kẹp
Mũi tên trên vòng trong chỉ định kẹp của vòng trong
chiều hướng.
Dữ liệu kỹ thuật
Mục | FND470Z |
Vật chất | GCr15 |
Đường kính lỗ khoan. | 40 mm |
Đường kính ngoài. | 75 mm |
Chiều rộng (B) | 34 mm |
Công suất mô-men xoắn | 509 Nm |
Vượt quá tốc độ giới hạn (cuộc đua nội bộ) | 1000 vòng / phút |
Cân nặng | 0,69 kg |
Bưu kiện | Hộp carton hoặc theo yêu cầu của bạn |
Kích thước và dung tích
Chỉ định | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Cân nặng | b | t | Mục không. |
[mm] | [mm] | [mm] | [Nm] | [vòng / phút] | [N] | [N] | [Kilôgam] | [mm] | [mm] | ||
FND 437 triệu | 15 | 41 | 34 | 176 | 1.700 | 8.962 | 8.661 | 0,24 | 5 | 2.3 | 300737 |
FND 437 Z | 15 | 41 | 34 | 161 | 1.700 | 8.962 | 8.661 | 0,24 | 5 | 2.3 | 300738 |
FND 442 triệu | 20 | 46 | 34 | 223 | 1.500 | 10,247 | 10.708 | 0,28 | 6 | 2,8 | 300743 |
FND 442 Z | 20 | 46 | 34 | 208 | 1.500 | 10,247 | 10.708 | 0,28 | 6 | 2,8 | 300744 |
FND 453 triệu | 25 | 58 | 34 | 343 | 1.200 | 11.417 | 13.577 | 0,46 | số 8 | 3,3 | 300751 |
FND 453 Z | 25 | 58 | 34 | 314 | 1.200 | 11.417 | 13.577 | 0,46 | số 8 | 3,3 | 300752 |
FND 459 triệu | 30 | 64 | 34 | 411 | 1.100 | 12.691 | 16.320 | 0,55 | số 8 | 3,3 | 300758 |
FND 459 Z | 30 | 64 | 34 | 381 | 1.100 | 12.691 | 16.320 | 0,55 | số 8 | 3,3 | 300760 |
FND 463 triệu | 35 | 68 | 34 | 462 | 1.100 | 13.070 | 17.063 | 0,6 | 10 | 3,3 | 306528 |
FND 463 Z | 35 | 68 | 34 | 428 | 1.100 | 13.070 | 17.063 | 0,6 | 10 | 3,3 | 306529 |
FND 470 triệu | 40 | 75 | 34 | 550 | 1.000 | 14.050 | 19.840 | 0,69 | 12 | 3,3 | 300765 |
FND 470 Z | 40 | 75 | 34 | 509 | 1.000 | 14.050 | 19.840 | 0,69 | 12 | 3,3 | 300766 |
FND 473 triệu | 45 | 78 | 34 | 588 | 1.000 | 14.128 | 19.896 | 0,73 | 14 | 3.8 | 306532 |
FND 473 Z | 45 | 78 | 34 | 543 | 1.000 | 14.128 | 19.896 | 0,73 | 14 | 3.8 | 306533 |

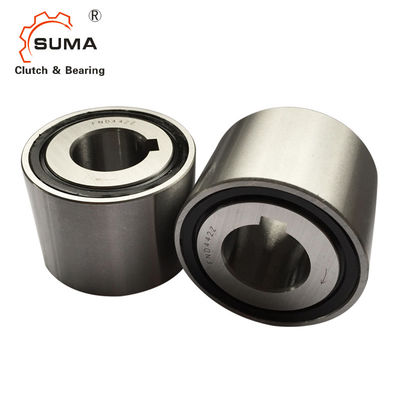

Những bức ảnh
