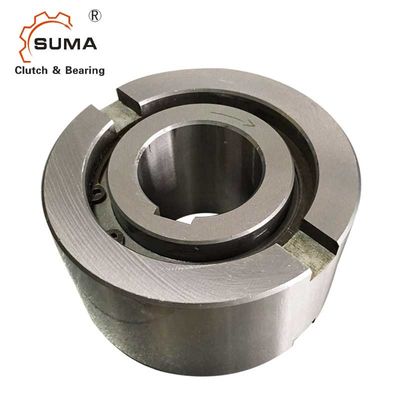

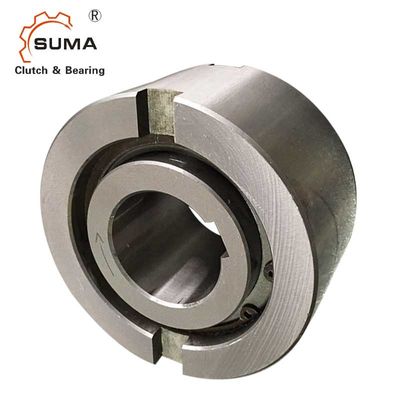

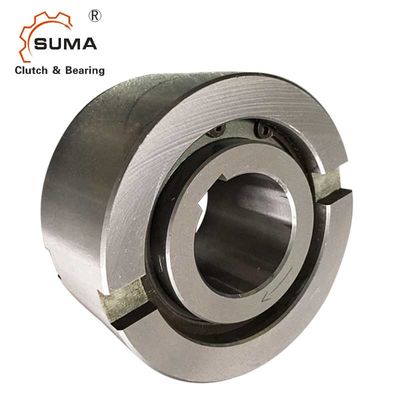

AE70 5813NM mô-men xoắn cao một chiều ly hợp vượt vòng bi tự do
Đặc trưng
Loại AE là loại con lăn được hỗ trợ không ổ trục tự do.Cần có vòng bi để hỗ trợ tải dọc trục và hướng tâm.Bôi trơn và niêm phong cũng phải được cung cấp bởi hệ thống lắp đặt.Đường kính ngoài danh nghĩa là kích thước ổ bi tiêu chuẩn.
Một cách bố trí điển hình là lắp đặt loại này bên cạnh một ổ trục có cùng dung sai đường kính vỏ.
Cuộc đua bên trong là chìa khóa cho trục.Vòng ngoài có dung sai h6 và phải được lắp trong vỏ có dung sai K7.Các khía bên bổ sung cung cấp cho việc truyền mô-men xoắn tích cực.
Nếu dung sai của vỏ là R6, không cần thiết sử dụng các rãnh, nhưng vỏ phải đủ chắc chắn để không bị giãn nở sau khi lắp ráp.Thiết kế này có thể chấp nhận một trục lệch chủng tộc bên trong và bên ngoài ± S / 2.
Dữ liệu kỹ thuật
Mục | AE70 |
Vật chất | GCr15 |
Đường kính lỗ khoan. | 70 mm |
Đường kính ngoài. | 170 mm |
Chiều rộng (B) | 95 mm |
Công suất mô-men xoắn | 5813 Nm |
Vượt quá tốc độ giới hạn (cuộc đua nội bộ) | 650 vòng / phút |
Vượt quá tốc độ giới hạn (cuộc đua bên ngoài) | 900 vòng / phút |
Cân nặng | 10,5 kg |
Bưu kiện | Hộp carton hoặc theo yêu cầu của bạn |
Kích thước và dung tích
Gõ phím | Kích thước | Tốc độ vượt mức | Cân nặng | Kéo mô-men xoắn | |||||||||||
AE
|
dH7 (mm) |
TKN1 (Nm) |
Nimax2) (phút-1) |
Namax3) (phút-1) |
Dh6 (mm) |
D5 (mm) |
D6 (mm) |
L (mm) |
S (mm) |
f (mm) |
e (mm) |
b (mm) |
t (mm) |
(Kilôgam) |
TR
(Ncm) |
12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4,5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4,5 | 0,8 | 1,2 | 7 | 3.5 | 0,30 | 3.5 | |
20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0,8 | 1,2 | số 8 | 3.5 | 0,55 | 8,4 | |
25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6,5 | 1 | 1,8 | 9 | 4 | 0,98 | 14 | |
30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1,8 | 12 | 5 | 1,50 | 23 | |
35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1,8 | 13 | 6 | 2,00 | 60 | |
40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1,5 | 1,8 | 15 | 7 | 2,80 | 72 | |
45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1,5 | 2,6 | 16 | 7 | 3,30 | 140 | |
50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5,8 | 1,5 | 2,6 | 17 | số 8 | 4,20 | 180 | |
55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2,6 | 18 | 9 | 5,20 | 190 | |
60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2,6 | 18 | 9 | 6,80 | 240 | |
70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2,5 | 2,6 | 20 | 9 | 10,5 | 320 |
