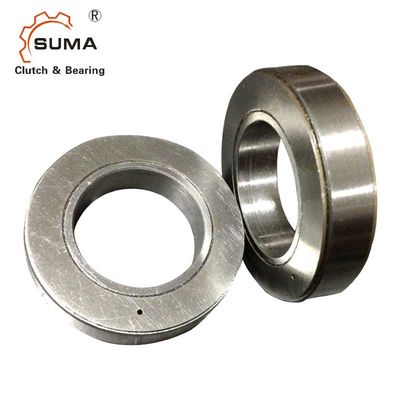

ASK60 60 * 95 * 18MM Một chiều Vòng bi tự do Trục vòng quay Ly hợp
Đặc trưng
Loại ASK là loại ổ trục bánh lăn tự do được hỗ trợ bởi hai hàng ổ lăn.Nó là một đơn vị được bảo vệ chống bụi khép kín, được phân phối mỡ bôi trơn.Kích thước bên ngoài danh nghĩa giống như một ổ trục 60.series.
Việc truyền mô-men xoắn phải được đảm bảo bằng cách ép phù hợp với cả vòng trong và vòng ngoài.Do phù hợp với báo chí này, độ hở xuyên tâm tiêu chuẩn là C4.Dung sai nhiễu nằm trên kích thước bánh đà tự do, cho phép lắp trực tiếp trong loạt tiêu chuẩn 60.
Vị trí đặt ổ trục: Dung sai trục phải là h6 hoặc j6 Vòng ngoài phải được ép vào một vỏ cứng đến dung sai K6.Khả năng chịu tải của ổ trục hướng tâm được cho trong bảng.Loại ASK freewheels không thể chấp nhận tải dọc trục.Trong các trường hợp tải trọng như vậy, phải cung cấp các ổ đỡ lực đẩy.
Dữ liệu kỹ thuật
Mô hình | HỎI 60 |
Materail | GCr15 |
Đường kính bên trong | 60mm |
Đường kính ngoài | 95mm |
Độ dày | 18mm |
Công suất mô-men xoắn | 250Nm |
Kéo mô-men xoắn | 25Ncm |
Tốc độ chạy quá mức tối đa | 1800r / phút |
Ứng dụng | Backstop, Overrunning |
Bưu kiện | gói carton / gói gỗ |
Thời gian giao hàng | 5-7 ngày |
Điều khoản thanh toán | TT, L / C, D / P, D / A, Western Union, Paypal |
Kích thước và dung tích
Gõ phím | Kích thước | Vòng bi | TKN1) | Ntối đa | Đường kính ngoài | Chiều cao | Chịu tải | Cân nặng | Kéo mô-men xoắn | |
Năng động | tĩnh | |||||||||
HỎI | Dp6 (mm) |
(Nm) |
(phút-1) |
D (mm) |
L (mm) |
C (kN) |
C0 (kN) |
(Kilôgam) | TR (Ncm) |
|
40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20,6 | 0,25 | 15 | |
50 | 6010 | 125 | 2200 | 80 | 16 | 19,6 | 23,5 | 0,34 | 20 | |
60 | 6012 | 250 | 1800 | 95 | 18 | 25.3 | 35.1 | 0,5 | 25 |
LƯU Ý
1) Tmax = 2 & lần;TKN
& raquo;Tham khảo Lựa chọn trang 10 đến 13
& raquo;Tham khảo hướng dẫn lắp đặt và bảo trì trang 16 đến 19
Gắn ví dụ
