Backstop Bearing
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | FSO800 HPI800 |

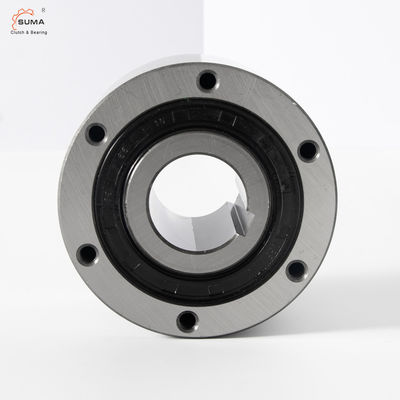

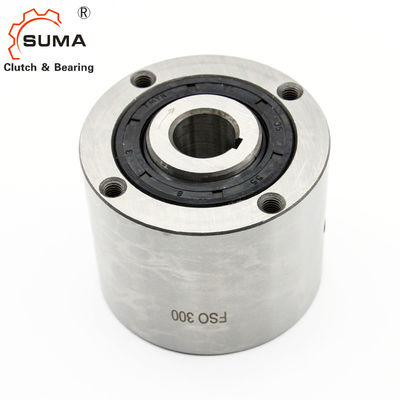

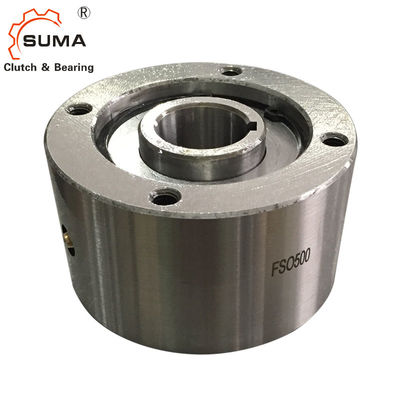

FSO800 HPI800 Vòng bi ly hợp cam một chiều Sprag
Đặc trưng
Các loại FSO, FSO-GR và HPI 750 đến 1027 là các loại vòng bi tự do kiểu phun độc lập, được làm kín và được hỗ trợ ổ trục, sử dụng hai ổ bi.
Bôi trơn
Các loại FSO và HPI được bôi trơn bằng dầu và sử dụng phớt phớt trục tiêu chuẩn.
Loại FSO-GR được bôi trơn bằng mỡ và có thể được trang bị các con dấu mê cung không tiếp xúc.
Loại HPI được thiết kế đặc biệt cho các ứng dụng lập chỉ mục tốc độ cao.
Kích thước và dung tích
| Kích thước |
Mô-men xoắn [Nm] |
Tốc độ vượt mức [phút-1] |
KÍCH THƯỚC [mm] | Chất bôi trơn | Cân nặng | momen xoắn | |||||||||||||||||
| FSO | FS | dH7-bxh | d4) | Một | B5) | C | D | E | F | G | z | J | K | L | P | f | FSO | HPI | FS | TR | |||
| TKN1) | Ntối đa2) | Ntối đa3) | nhỏ nhất lớn nhất | -0.05 | [Kilôgam] | [Ncm] | |||||||||||||||||
| 750 | 9660 | 1800/650 | 1000/650 | 65-18x11 | 57–87 | 152.4 | 222,25 | 149,2 | 31,7 | 1,6 | 107,74 | 177,8 | số 8* | M12 | 25 | 1 / 2-20 | 49,2 | 1,6 | 222 | 384 | 207 | 38 | 5,08 |
| 70-20x12 | |||||||||||||||||||||||
| 75-20x12 | |||||||||||||||||||||||
| 80-22x14 | |||||||||||||||||||||||
| 800 | 17940 | 1500/525 | 850/525 | 85-22x14 | 66–112 | 152.4 | 254 | 149,2 | 31,7 | 1,6 | 139,7 | 227 | số 8 | M12 | 25 | 1 / 2-20 | 49,2 | 1,6 | 222 | 444 | 251 | 46 | 7.12 |
| 80-22x14 | |||||||||||||||||||||||
| 90-25x14 | |||||||||||||||||||||||
| 100-28x16 | |||||||||||||||||||||||
| 110-28x16 | |||||||||||||||||||||||
| 900 | 24408 | 1350/500 | 700/500 | 100-28x16 | 92–138 | 161,9 | 304,8 | 158,7 | 34,9 | 1,6 | 161,92 | 247,65 | 10 | M16 | 32 | 1 / 2-20 | 54 | 1,6 | 532 | 473 | 340 | 71 | 8,47 |
| 110-28x16 | |||||||||||||||||||||||
| 120-32x18 | |||||||||||||||||||||||
| 130-32x18 | |||||||||||||||||||||||
| 1027 | 36612 | 700/375 | 500/375 | 130-32x18 | 125–177 | 168,3 | 381 | 165.1 | 34,9 | 3.2 | 228,6 | 298.45 | 12 | M16 | 32 | 1 / 2-20 | 54 | 3.2 | 651 | 946 | 473 | 113 | 13,56 |
| 150-36x20 | |||||||||||||||||||||||
| 175-45x25 | |||||||||||||||||||||||
LƯU Ý
1) T max = 2 & lần;T KN & raquo;Tham khảo Lựa chọn trang 10 đến 13
2) Chủng tộc bên trong / chủng tộc bên ngoài
3) Phong ấn mê cung chủng tộc bên trong / chủng tộc bên ngoài
4) Mũi khoan inch có sẵn theo yêu cầu
5) Chỉ dành cho lỗ khoan quá khổ
Kích thước 600> 50 mm
Kích thước 700> 75 mm
*) 6 lỗ cách đều nhau ở 60 & deg;cộng với 2 lỗ phụ ở 180 & deg;& raquo;Tham khảo hướng dẫn lắp đặt và bảo trì
Gắn và Khớp nối
