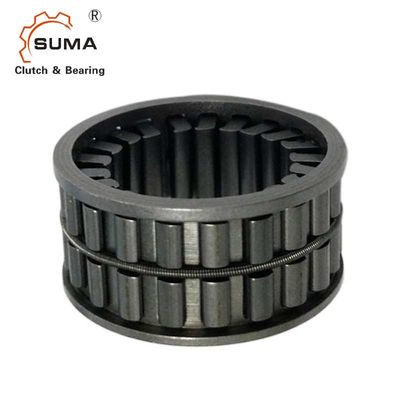

FE428Z SpragType Vòng bi ly hợp một chiều 20 * 28 * 11MM
Đặc trưng
Ly hợp tự do loại sprag có lồng nhựa trong thiết kế tiêu chuẩn của chúng cũng có sẵn dưới dạng thiết kế đặc biệt với lồng thép theo yêu cầu.
Nhiệt độ hoạt động:
Xếp hạng nhiệt độ đã nêu dành cho lồng đúc phun.Định mức nhiệt độ tối đa là 170 ° C đối với lồng thép.
Lồng thép: tối đa.170 bằng cấp
Lồng nhựa: tối đa.140 độ
Lồng phần tử chèn không tiếp xúc với các chủng tộc bên trong hoặc bên ngoài;
Dữ liệu kỹ thuật
Mô hình | FE428Z |
Mô-men xoắn (Nm) | 93 |
Tốc độ vượt mức (vòng / phút) | 7500 |
Kích thước đường đua bên trong (mm) | 20 |
Kích thước đường đua bên ngoài (mm) | 28 |
Độ dày (mm) | 11 |
Trọng lượng (Kg) | 0,013 |
Kích thước và dung tích
Vẽ chú giải:
d = đường kính trong D = đường kính ngoài W = chiều rộng T = momen xoắn n = tốc độ quay
Chỉ định |
d [mm] |
D [mm] |
W [mm] |
Tnom [Nm] |
nmax [vòng / phút] |
Cân nặng [Kilôgam] |
Mục không. |
FE 412 Z | 4 | 12 | 12 | 4 | 27.000 | 0,003 | 300393 |
FE 416 Z | số 8 | 16 | 12 | 16 | 19.200 | 0,006 | 300400 |
FE 420 Z | 12 | 20 | 12 | 35 | 12.500 | 0,007 | 306041 |
FE 422 Z | 14 | 22 | 12 | 53 | 10.100 | 0,008 | 300405 |
FE 423 Z | 15 | 23 | 12 | 62 | 9.200 | 0,009 | 300411 |
FE 425 Z | 17 | 25 | 12 | 72 | 8.100 | 0,011 | 300415 |
FE 427 Z | 19 | 27 | 12 | 83 | 7.400 | 0,013 | 300422 |
FE 428 Z | 20 | 28 | 12 | 93 | 7.500 | 0,013 | 300430 |
FE 430 Z | 22 | 30 | 12 | 107 | 6.300 | 0,014 | 300435 |
FE 432 Z | 24 | 32 | 12 | 117 | 5.900 | 0,016 | 300439 |
FE 433 Z | 25 | 33 | 12 | 128 | 6.000 | 0,016 | 300445 |
FE 435 Z | 27 | 35 | 12 | 143 | 5.100 | 0,017 | 300448 |
FE 437 Z | 29 | 37 | 12 | 154 | 4.800 | 0,018 | 300455 |
FE 438 Z | 30 | 38 | 12 | 166 | 4.900 | 0,019 | 300460 |
FE 442 Z | 34 | 42 | 12 | 198 | 4.400 | 0,018 | 300463 |
FE 443 Z | 35 | 43 | 12 | 207 | 4.300 | 0,022 | 300469 |
FE 448 Z | 40 | 48 | 12 | 248 | 4.200 | 0,024 | 300478 |
FE 453 Z | 45 | 53 | 12 | 293 | 3.400 | 0,022 | 300482 |
FE 455 Z | 47 | 55 | 12 | 313 | 3.300 | 0,026 | 300487 |
FE 458 Z | 50 | 58 | 12 | 344 | 3.100 | 0,029 | 300489 |
FE 459 Z | 51 | 59 | 12 | 353 | 3.000 | 0,030 | 300494 |
FE 463 Z | 55 | 63 | 12 | 393 | 2.900 | 0,032 | 300497 |
FE 468 Z | 60 | 68 | 12 | 444 | 2.700 | 0,034 | 300501 |
FE 470 Z | 62 | 70 | 12 | 465 | 2.600 | 0,035 | 300505 |
FE 473 Z | 65 | 73 | 12 | 495 | 2.500 | 0,037 | 300508 |
FE 478 Z | 70 | 78 | 12 | 548 | 2.600 | 0,039 | 300511 |
FE488Z | 80 | 88 | 12 | 657 | 2.100 | 0,045 | 300514 |
FE 508 Z | 100 | 108 | 12 | 889 | 1.700 | 0,055 | 300519 |
FE 528 Z | 120 | 128 | 12 | 1.127 | 1.300 | 0,066 | 300522 |
FE 648 Z | 240 | 248 | 12 | 2.673 | 800 | 0,131 | 300524 |

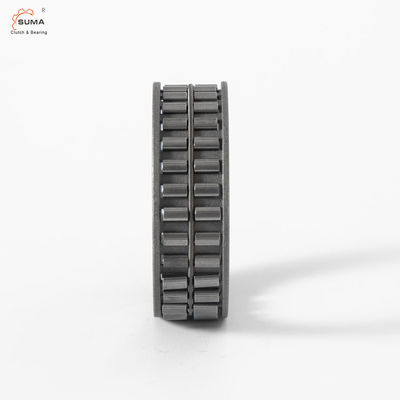

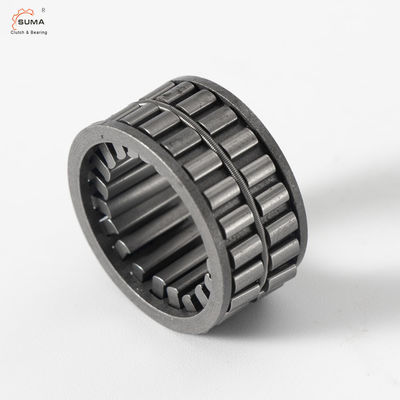

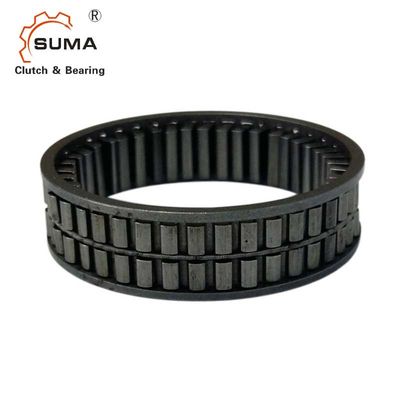

Những bức ảnh
