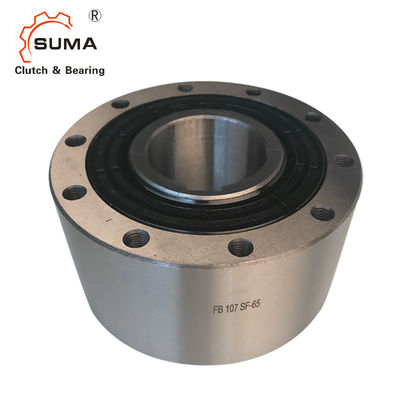

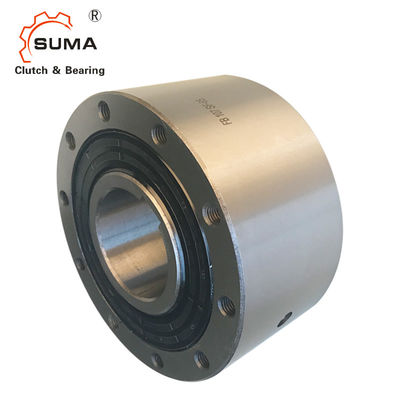

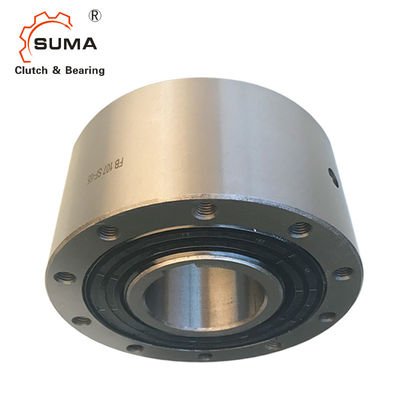

FB37 Tốc độ cao Vòng bi một hướng Mặt sau Ly hợp cam
Đặc trưng
Toàn bộ Freewheels FB
để bắt vít vào mặt bằng thuốc xịt, có bốn loại
Freewheels FB là những trang sức tự do dạng phun kín với các ổ bi.Chúng được cung cấp đầy dầu và sẵn sàng để lắp đặt. Freewheels FB được sử dụng như:
➧ Điểm dừng
➧ Ly hợp quá mức
➧ Lập chỉ mục tự do
Kích thước và dung tích
Fre ơ Kích thước lươn |
Ty pe |
Nôm na inal tor xếp hàng |
M vòng miễn phí gót / chạy tối thiểu 1 |
cây rìu. tốc độ vòng miễn phí gót / chạy tối thiểu 1 |
Ty pe |
Nôm na inal tor xếp hàng |
Tối đatốc độ vòng miễn phí gót / chạy tối thiểu 1 |
Bên ngoài vòng miễn phí gót / chạy tối thiểu 1 |
Ty pe |
Nôm na inal tor xếp hàng |
Sprag nâng- tắt tại nhà trọ er ring bài phát biểu ed min-1 |
Tối đatốc độ vòng miễn phí gót / chạy tối thiểu 1 |
Ou ter ring dri ves min-1 |
Ty pe |
Nôm na inal tor xếp hàng |
Sprag cất cánh tại bên ngoài tốc độ vòng min-1 |
Tối đatốc độ vòng miễn phí gót / chạy tối thiểu 1 |
FB24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5500 | |||||||||
FB29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4000 | |||||||||
FB37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2600 | CZ | 110 | 850 | 3 000 | |||||
FB44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2200 | DX | 130 | 860 | 1 900 | 344 | CZ | 180 | 800 | 2 600 |
FB57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1750 | DX | 460 | 750 | 1 400 | 300 | Bãi đáp | 430 | 1 400 | 2 100 |
FB72 | SF | 1250 | 1 120 | 1 600 | SFT | 1250 | 1 120 | 1600 | DX | 720 | 700 | 1 150 | 280 | Bãi đáp | 760 | 1 220 | 1 800 |
FB82 | SF | 1800 | 1 025 | 1450 | SFT | 1800 | 1 025 | 1450 | DX | 1000 | 670 | 1 050 | 268 | SFZ | 1700 | 1 450 | 1 600 |
FB107 | SF | 2500 | 880 | 1250 | SFT | 2500 | 880 | 1250 | DX | 1500 | 610 | 900 | 244 | SFZ | 2500 | 1 300 | 1 350 |
FB127 | SF | 5000 | 800 | 1150 | SFT | 5000 | 800 | 1150 | SX | 3400 | 380 | 800 | 152 | SFZ | 5000 | 1 200 | 1 200 |
FB140 | SF | 10000 | 750 | 1100 | SFT | 10000 | 750 | 1100 | SX | 7500 | 320 | 750 | 128 | SFZ | 10000 | 950 | 1 150 |
FB200 | SF | 20000 | 630 | 900 | SFT | 20000 | 630 | 900 | SX | 23000 | 240 | 630 | 96 | SFZ | 20000 | 680 | 900 |
FB270 | SF | 40000 | 510 | 750 | SFT | 40000 | 510 | 750 | UX | 40000 | 210 | 510 | 84 | SFZ | 37500 | 600 | 750 |
FB340 | SF | 80000 | 460 | 630 | SFT | 80000 | 460 | 630 | |||||||||
FB440 | SF | 160000 | 400 | 550 | SFT | 160000 | 400 | 550 |
Mômen truyền lớn nhất bằng 2 lần mômen danh nghĩa quy định.
Kích thước Freewheel | mm | mm | Chán Tiêu chuẩn mm |
màu đỏ mm |
mm | tối đamm | D mm | F mm |
G ** | H mm | L mm |
T mm |
Z ** |
Cân nặng Kilôgam |
||
FB24 | 12 | 14 * | 14 * | 62 | 1,0 | M 5 | số 8 | 50 | 51 | 3 | 0,9 | |||||
FB 29 | 15 | 17 * | 17 * | 68 | 1,0 | M 5 | số 8 | 52 | 56 | 3 | 1,1 | |||||
FB37 | 14 | 16 | 18 | 20 | 22 * | 22 * | 75 | 0,5 | M 6 | 10 | 48 | 65 | 4 | 1,3 | ||
FB44 | 20 | 22 | 25 * | 25 * | 90 | 0,5 | M 6 | 10 | 50 | 75 | 6 | 1,9 | ||||
FB57 | 25 | 28 | 30 | 32 * | 32 * | 100 | 0,5 | M 8 | 12 | 65 | 88 | 6 | 2,8 | |||
FB72 | 35 | 38 | 40 | 42 * | 42 * | 125 | 1,0 | M 8 | 12 | 74 | 108 | 12 | 5,0 | |||
FB82 | 35 | 40 | 45 | 50 * | 50 * | 135 | 2,0 | M 10 | 16 | 75 | 115 | 12 | 5,8 | |||
FB107 | 50 | 55 | 60 | 65 * | 65 * | 170 | 2,5 | M 10 | 16 | 90 | 150 | 10 | 11,0 | |||
FB127 | 50 | 60 | 70 | 75 * | 75 * | 200 | 3,0 | M 12 | 18 | 112 | 180 | 12 | 19,0 | |||
FB140 | 65 | 75 | 80 | 90 | 95 * | 250 | 5,0 | M 16 | 25 | 150 | 225 | 12 | 42,0 | |||
FB200 | 110 | 120 | 120 | 300 | 5,0 | M 16 | 25 | 160 | 270 | 16 | 62,0 | |||||
FB270 | 140 | 150 | 400 | 6,0 | M 20 | 30 | 212 | 360 | 18 | 150,0 | ||||||
FB340 | 180 | 240 | 500 | 7,5 | M 20 | 35 | 265 | 450 | 24 | 275,0 | ||||||
FB440 | 220 | 300 | 630 | 7,5 | 30 M | 40 | 315 | 560 | 24 | 510,0 |
Rãnh then hoa theo DIN 6885, Dung sai chiều rộng rãnh then hoa JS10.
* Rãnh then hoa theo DIN 6885, Dung sai chiều rộng rãnh then hoa JS10.
** Z = Số lỗ đã khai thác G trên đường tròn sân T.
Gắn và Khớp nối
Gắn
Phần đính kèm của khách hàng nằm trên đường kính ngoài D và sau đó được bắt vít vào bề mặt. Dung sai của trục phải là ISO h6 hoặc j6 và dung sai của đường kính hoa tiêu D của phần đính kèm phải là ISO H7 hoặc J7.
Ví dụ để đặt hàng
Kích thước Freewheel FB 72, loại có chốt nâng Z và đường kính 38 mm, FB 72 LZ, d = 38 mm
Khi đặt hàng kích thước vòng quay tự do FB 340 và FB440, vui lòng ghi rõ hướng quay vòng tự do của vòng trong khi xem theo hướng X: ngược chiều kim đồng hồ hoặc tự do theo chiều kim đồng hồ
