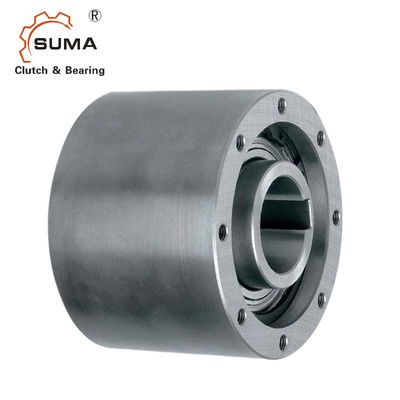

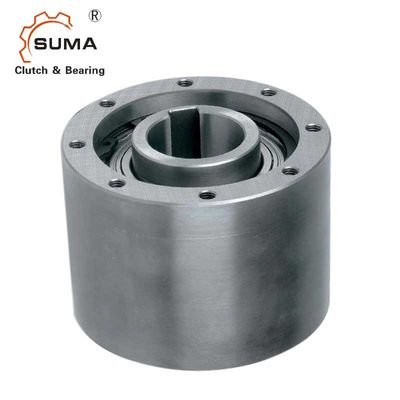

SMZ60 Vòng bi ly hợp cam một chiều Sprag cho hệ thống bơm
Đặc trưng
Loại SMZ là một bánh đà tự do kín, kiểu phun, được hỗ trợ bằng cách sử dụng hai ổ trục được bôi trơn bằng mỡ dòng 60..ZZ.
Các đơn vị được cung cấp mỡ bôi trơn sẵn sàng để lắp đặt.
Các thiết bị SMZ được thiết kế đa dụng, được sử dụng trong các ứng dụng khác nhau.
Cuộc đua bên trong là chìa khóa cho trục.Đường kính trong của tang ngoài (kích thước D4) nên được dùng làm thanh ghi lắp cho các bộ phận được kết nối (nhông xích, puli, bánh răng, tay biên mômen ...).
Trụ lắp phải có dung sai g6.
Kích thước và dung tích
Gõ phím | Kích thước |
|
Tốc độ vượt mức |
|
Cân nặng | ||||||||||
SMZ | dH7 | TKN1) | nimax2) | namax3) | D | D2 | D3 | D4H7 | L | L1 | G | z | t | m | |
[mm] | [Nm] | [phút-1] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | |
20 | 300 | 1600 | 700 | 80 | 30 | 68 | 55 | 65 | 67 | M6 | 6 | 12 | 7.6 | 2 | |
30 | 1035 | 1500 | 500 | 100 | 45 | 88 | 75 | 80 | 82 | M8 | 6 | 16 | 8.9 | 3.7 | |
35 | 1100 | 1400 | 300 | 110 | 50 | 95 | 80 | 85 | 87 | M8 | 6 | 16 | 8.7 | 4.8 | |
45 | 1750 | 1300 | 300 | 125 | 60 | 110 | 95 | 90 | 92 | M8 | số 8 | 16 | 8,4 | 6.2 | |
60 | 3400 | 1100 | 250 | 155 | 80 | 140 | 125 | 100 | 102 | M8 | số 8 | 16 | 9.1 | 10,2 | |
70 | 4300 | 1000 | 250 | 175 | 95 | 162 | 145 | 103 | 105 | M8 | số 8 | 16 | 8.6 | 13,2 |
LƯU Ý
1) T max = 2 & lần;T KN
& raquo;Tham khảo Lựa chọn trang 10 đến 13
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
Chìa khóa dẫn đến DIN 6885.1
& raquo;Tham khảo hướng dẫn lắp đặt và bảo trì
trang 16 đến trang 19
Gắn và Khớp nối
