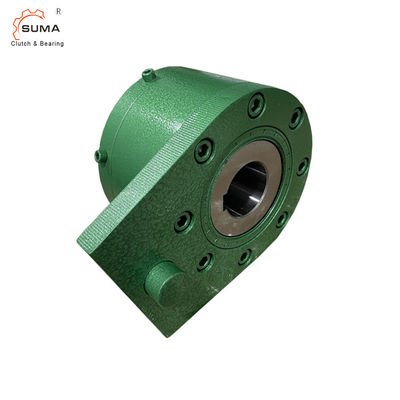

BA55R Hoàn chỉnh ly hợp quay ngược một chiều Vòng bi lăn một chiều
Đặc trưng :
với cánh tay đòn bẩy
với con lăn
Hoàn thiện tự do BA… R và BC… R với cánh tay đòn là những viên tự do lăn kín với ổ bi.Các viên ngọc tự do BA… R có một nắp cuối và được lắp vào các đầu trục.Việc đổ dầu được tiến hành sau khi bánh đà tự do đã được lắp vào đầu trục.Các bánh răng tự do BC… R được cung cấp đầy dầu và được bố trí trên các trục hoặc đầu trục.
Đối với các ứng dụng có hoạt động quay vòng tự do tốc độ thấp đến trung bình.Mô-men xoắn danh định lên đến 57 500 Nm.Lỗ khoan lên đến 150 mm.
Thông số kỹ thuật :
Kích thước Freewheel | Gõ phím |
Trên danh nghĩa Mô-men xoắn MN Nm |
Tối đatốc độ Vòng trong tự do min-1 |
Chán Giá thầu tối đa tiêu chuẩnmm mm |
Một mm |
C mm |
D mm |
E mm |
H mm |
K mm |
L mm |
N mm |
O mm |
P mm |
Q mm |
R mm |
S vì Đinh ốc |
Cân nặng Kilôgam |
||
BA12 | BC12 | R | 150 | 1 750 | 15 | 15 | 71 | 50 | 71 | số 8 | 53 | 4,5 | 68 | 9 | 91 | 11,5 | 42 | 45 | M 6 | 2 |
BA15 | BC15 | R | 230 | 1 650 | 20 | 20 | 81 | 60 | 81 | số 8 | 62 | 4,5 | 70 | 9 | 93 | 13,5 | 50 | 50 | M 6 | 3 |
BA18 | BC18 | R | 340 | 1 550 | 25 | 25 | 96 | 70 | 96 | số 8 | 73 | 4,5 | 70 | 9 | 96 | 15,5 | 60 | 60 | M 10 | 4 |
BA20 | BC20 | R | 420 | 1 450 | 30 | 30 | 110 | 90 | 106 | số 8 | 80 | 2,5 | 77 | 11 | 104 | 19,5 | 65 | 70 | M 10 | 5 |
BA25 | BC25 | R | 800 | 1 250 | 40 | 40 | 126 | 100 | 126 | số 8 | 90 | 2,5 | 93 | 11 | 125 | 19,5 | 75 | 80 | M 12 | số 8 |
BA28 | BC28 | R | 1 200 | 1 100 | 45 | 45 | 140 | 110 | 136 | 10 | 105 | 3,5 | 95 | 14 | 129 | 24,5 | 85 | 90 | M 12 | 9 |
BA30 | BC30 | R | 1 600 | 1 000 | 50 | 50 | 155 | 120 | 151 | 10 | 120 | 3,5 | 102 | 16 | 140 | 27,5 | 95 | 100 | M 16 | 12 |
BA35 | BC35 | R | 1 800 | 900 | 55 | 55 | 170 | 130 | 161 | 10 | 140 | 3,5 | 110 | 19 | 151 | 33,5 | 112 | 110 | M 16 | 15 |
BA40 | BC40 | R | 3 500 | 800 | 60 | 60 | 190 | 150 | 181 | 12 | 160 | 5,5 | 116 | 22 | 160 | 37,5 | 130 | 120 | M 16 | 20 |
BA45 | BC45 | R | 7 100 | 750 | 70 | 70 | 210 | 160 | 196 | 14 | 175 | 7,0 | 130 | 26 | 176 | 41,5 | 140 | 130 | M 16 | 25 |
BA50 | BC50 | R | 7 500 | 700 | 75 | 75 | 220 | 180 | 206 | 14 | 185 | 7,0 | 132 | 26 | 178 | 41,5 | 150 | 140 | M 16 | 30 |
BA52 | BC52 | R | 9 300 | 650 | 80 | 80 | 230 | 190 | 216 | 14 | 200 | 4,5 | 150 | 26 | 208 | 41,5 | 160 | 150 | M 20 | 35 |
BA55 | BC55 | R | 12 500 | 550 | 90 | 90 | 255 | 200 | 246 | 15 | 210 | 3,5 | 170 | 29 | 228 | 49,5 | 170 | 160 | M 20 | 50 |
BA60 | BC60 | R | 14 500 | 500 | 105 | 295 | 220 | 291 | 20 | 250 | 8,5 | 206 | 35 | 273 | 60,0 | 200 | 190 | M 24 | 91 | |
BA70 | BC70 | R | 22 500 | 425 | 120 | 335 | 260 | 321 | 25 | 280 | 14,0 | 215 | 39 | 291 | 65,0 | 225 | 210 | M 24 | 115 | |
BA80 | BC80 | R | 25 000 | 375 | 130 | 360 | 280 | 351 | 30 | 280 | 18,5 | 224 | 39 | 302 | 65,0 | 225 | 220 | M 24 | 150 | |
BA90 | BC90 | R | 33 500 | 350 | 140 | 385 | 300 | 371 | 35 | 310 | 22,5 | 236 | 55 | 314 | 70,0 | 250 | 240 | 30 M | 180 | |
BA95 | BC95 | R | 35 000 | 300 | 150 | 400 | 350 | 391 | 40 | 310 | 27,5 | 249 | 55 | 337 | 70,0 | 250 | 250 | 30 M | 225 | |
BA100 | BC100 | R | 57 500 | 250 | 150 | 420 | 380 | 411 | 45 | 345 | 31,5 | 276 | 60 | 372 | 80,0 | 280 | 270 | 30 M | 260 |
