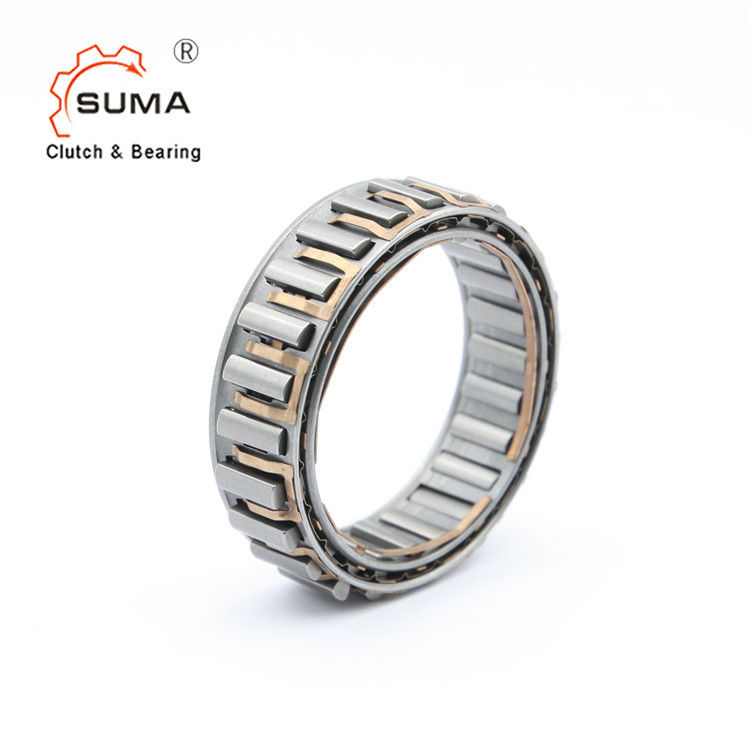

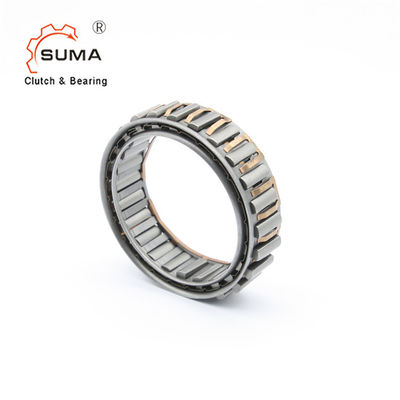

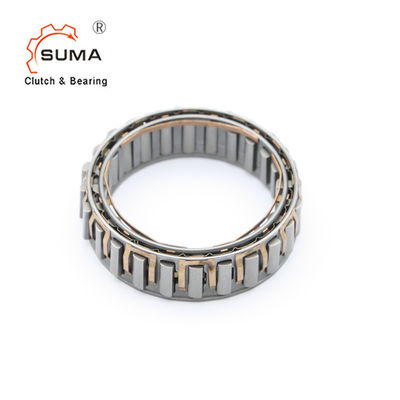

DC2222G Vòng bi một chiều Sprag Freewheel Clutch Backstop
Tom lược
Loại DC là một lồng quay tự do kiểu phun không có vòng đua bên trong hoặc bên ngoài.
Loại DC phiên bản-N chấp nhận tất cả các loại chất bôi trơn hiện đang được sử dụng trong thiết bị truyền lực.
Ngoài ra, các đường đua có thể được thực hiện trong trường hợp trục hoặc vỏ thép cứng theo thông số kỹ thuật bên dưới.
Độ cứng bề mặt của chi tiết đã hoàn thiện phải là HRC 60 đến 62, cho độ sâu tối thiểu là 0,6 mm.
Độ cứng lõi là HRC35 đến 45. Độ nhám bề mặt không vượt quá 22CLA.
Độ côn tối đa giữa các vòng đua: 0,007 mm cho chiều rộng 25 mm.
Kích thước và dung tích
Kích thước
|
TKN1) |
Tốc độ vượt mức |
Sprag không gian
|
KHÔNG. trong số các clip
|
Không. thuốc xịt |
Cân nặng | ||||||
nimax2) | namax3) | Øa + 0,008 -0,005 |
Øc ± 0,013 | emin | Ødmin | Øbmax | ||||||
[Nm] | [phút-1] | [phút -1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | |||
DC2222G-N | 63 | 8600 | 4300 | 22.225 | 38.885 | 8,33 ± 0,075 | 10 | 50 | 15 | - | 12 | 0,03 |
DC2776-N | 119 | 6900 | 3400 | 27.762 | 44.422 | 8,33 ± 0,075 | 13,5 | 58 | 18 | - | 14 | 0,055 |
DC3034-N | 124 | 6300 | 3100 | 30.34 | 47 | 8,33 ± 0,075 | 13,5 | 62 | 20 | - | 14 | 0,06 |
DC3175 (3C) -N | 159 | 6000 | 3000 | 31,75 | 48.41 | 8,33 ± 0,075 | 13,5 | 63 | 21 | 3 | 16 | 0,06 |
DC3809A-N | 275 | 5000 | 2500 | 38.092 | 54.752 | 8,33 ± 0,075 | 16 | 71 | 25 | - | 18 | 0,085 |
DC4127 (3C) -N | 224 | 4600 | 2300 | 41.275 | 57,935 | 8,33 ± 0,075 | 13,5 | 75 | 27 | 3 | 18 | 0,09 |
DC4445A-N | 363 | 4300 | 2100 | 44,45 | 61,11 | 8,33 ± 0,1 | 16 | 79 | 29 | - | 20 | 0,095 |
DC4972 (4C) -N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8,33 ± 0,1 | 13,5 | 86 | 33 | 4 | 22 | 0,1 |
DC5476A-N | 525 | 3500 | 1700 | 54,765 | 71.425 | 8,33 ± 0,1 | 16 | 92 | 36 | - | 24 | 0,11 |
DC5476A (4C) -N | 525 | 3500 | 1700 | 54,765 | 71.425 | 8,33 ± 0,1 | 16 | 92 | 36 | 4 | 24 | 0,13 |
DC5476B (4C) -N | 769 | 3500 | 1700 | 54,765 | 71.425 | 8,33 ± 0,1 | 21 | 92 | 36 | 4 | 24 | 0,18 |
DC5476C (4C) -N | 990 | 3500 | 1700 | 54,765 | 71.425 | 8,33 ± 0,1 | 25.4 | 92 | 36 | 4 | 24 | 0,2 |
DC5776A-N | 604 | 3300 | 1600 | 57,76 | 74.42 | 8,33 ± 0,1 | 16 | 98 | 38 | - | 26 | 0,11 |
DC6334B-N | 806 | 3000 | 1500 | 63,34 | 80 | 8,33 ± 0,1 | 21 | 104 | 42 | - | 26 | 0,175 |
DC7221 (5C) -N | 675 | 2600 | 1300 | 72.217 | 88,877 | 8,33 ± 0,1 | 13,5 | 115 | 48 | 5 | 30 | 0,14 |
DC7221B-N | 1279 | 2600 | 1300 | 72.217 | 88,877 | 8,33 ± 0,1 | 21 | 115 | 48 | - | 30 | 0,185 |
DC7221B (5C) -N | 1279 | 2600 | 1300 | 72.217 | 88,877 | 8,33 ± 0,1 | 21 | 115 | 48 | 5 | 30 | 0,21 |
DC7969C (5C) -N | 2038 | 2400 | 1200 | 79,698 | 96.358 | 8,33 ± 0,1 | 25.4 | 124 | 53 | 5 | 34 | 0,28 |
DC8334C-N | 2055 | 2300 | 1100 | 83,34 | 100.000 | 8,33 ± 0,1 | 25.4 | 132 | 55 | - | 34 | 0,27 |
DC8729A-N | 1250 | 2200 | 1100 | 87,29 | 103,96 | 8,33 ± 0,1 | 16 | 134 | 58 | - | 34 | 0,165 |
DC10323A (5C) * - N | 1612 | 1800 | 900 | 103.231 ** | 119.891 | 8,33 ± 0,1 | 16 | 155 | 68 | 5 | 40 | 0,205 |
DC12334C * -N | 4800 | 1500 | 750 | 123.340 ** | 140.000 | 8,33 ± 0,1 | 25.4 | 184 | 80 | - | 50 | 0,4 |
DC12388C (11C) | 4875 | 1500 | 750 | 123,881 | 142.88 | 9,50 ± 0,1 | 25.4 | 186 | 80 | 11 | 44 | 0,4 |
LƯU Ý
1) T max = 2 × T KN
»Tham khảo Lựa chọn từ trang 12 đến 19
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
*) Mặt bích định tâm lồng bên trong thì ngược lại
bên
**) Mở rộng dung sai đến ± 0,013 cho phép
Gắn ví dụ
