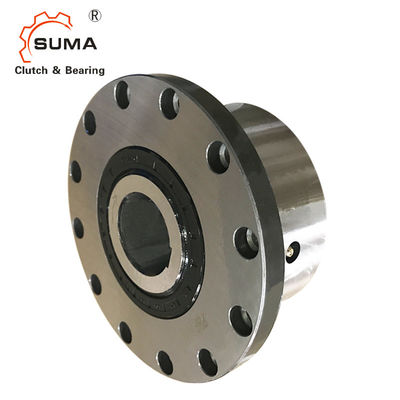

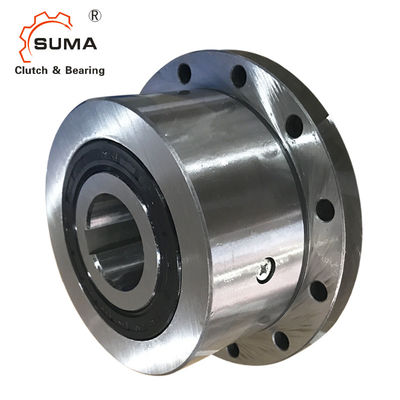

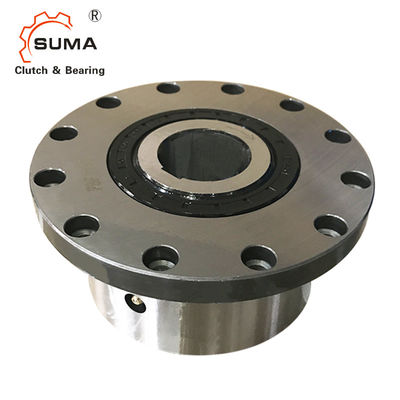

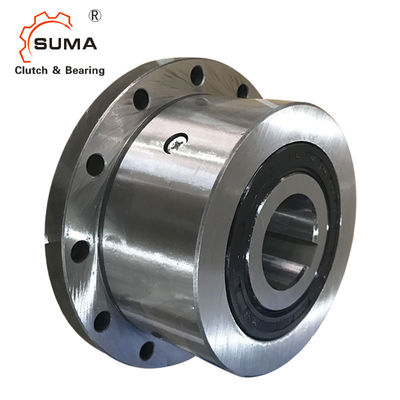

FBF127 Mặt bích Một chiều Backstop Overrunning Ly hợp
Đặc trưng
Các freewheels FBF được sử dụng như:
➧ Điểm dừng
➧ Ly hợp quá mức
➧ Lập chỉ mục tự do
Ngoài loại tiêu chuẩn, bốn loại khác có sẵn để kéo dài tuổi thọ và độ chính xác của việc lập chỉ mục.
Mô-men xoắn danh định lên đến 160 000 Nm.Lỗ khoan lên đến 300 mm.Nhiều lỗ khoan tiêu chuẩn có sẵn.
Toàn bộ Freewheels FBF với mặt bích lắp là các freewheels dạng phun kín với các ổ bi.Chúng được cung cấp đầy dầu và sẵn sàng để lắp đặt.
Kích thước và dung tích
Kích thước Freewheel | Gõ phím | Mômen danh nghĩa MN | Tối đaOverruns Tốc độ tối thiểu-1 |
Gõ phím | Mômen danh nghĩa MN | Tối đaOverruns Tốc độ tối thiểu-1 |
Gõ phím | Mômen danh nghĩa MN | Tốc độ nâng lên của Sprag phút-1 |
Tối đaTốc độ | |||
Nm | Bên trong nhẫn |
Bên ngoài nhẫn |
Nm | Bên trong nhẫn |
Bên ngoài nhẫn |
Nm | bên trong nhẫn |
Bên trong nhẫn |
Vòng ngoài | ||||
FBF 24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5 500 | |||||
FBF 29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4 000 | |||||
FBF 37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | |||||
FBF 44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 |
FBF 57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 |
FBF 72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 |
FBF 82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 |
FBF 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 |
FBF 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 |
FBF 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 |
FBF 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 |
FBF 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | UX | 40 000 | 210 | 510 | 84 |
FBF 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | |||||
FBF 440 | SF | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 |
Kích thước Freewheel | mm | mm | Lỗ khoan tiêu chuẩn | tối đamm | Một mm |
D mm |
F mm |
G ** | L mm |
N mm |
T mm |
Z ** | Trọng lượng kg | ||
mm | mm | mm | |||||||||||||
FBF 24 | 12 | 14 * | 14 * | 85 | 62 | 1,0 | M 5 | 50 | 10 | 72 | 3 | 1,1 | |||
FBF 29 | 15 | 17 * | 17 * | 92 | 68 | 1,0 | M 5 | 52 | 11 | 78 | 3 | 1,3 | |||
FBF 37 | 14 | 16 | 18 | 20 | 22 * | 22 * | 98 | 75 | 0,5 | M 5 | 48 | 11 | 85 | số 8 | 1,5 |
FBF 44 | 20 | 22 | 25 * | 25 * | 118 | 90 | 0,5 | M 6 | 50 | 12 | 104 | số 8 | 2,3 | ||
FBF 57 | 25 | 28 | 30 | 32 * | 32 * | 128 | 100 | 0,5 | M 6 | 65 | 12 | 114 | 12 | 3,2 | |
FBF 72 | 35 | 38 | 40 | 42 * | 42 * | 160 | 125 | 1,0 | M 8 | 74 | 14 | 142 | 12 | 5,8 | |
FBF 82 | 35 | 40 | 45 | 50 * | 50 * | 180 | 135 | 2,0 | M 10 | 75 | 16 | 155 | số 8 | 7,0 | |
FBF107 | 50 | 55 | 60 | 65 * | 65 * | 214 | 170 | 2,5 | M 10 | 90 | 18 | 192 | 10 | 12,6 | |
FBF127 | 50 | 60 | 70 | 75 * | 75 * | 250 | 200 | 3,0 | M 12 | 112 | 20 | 225 | 12 | 21,4 | |
FBF140 | 65 | 75 | 80 | 90 | 95 * | 315 | 250 | 5,0 | M 16 | 150 | 22 | 280 | 12 | 46,0 | |
FBF200 | 110 | 120 | 120 | 370 | 300 | 5,0 | M 16 | 160 | 25 | 335 | 16 | 68,0 | |||
FBF270 | 140 | 150 | 490 | 400 | 6,0 | M 20 | 212 | 32 | 450 | 16 | 163,0 | ||||
FBF340 | 180 | 240 | 615 | 500 | 7,5 | M 24 | 265 | 40 | 560 | 18 | 300,0 | ||||
FBF440 | 220 | 300 | 775 | 630 | 7,5 | 30 M | 315 | 50 | 710 | 18 | 564,0 |
