| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | FBF72 |

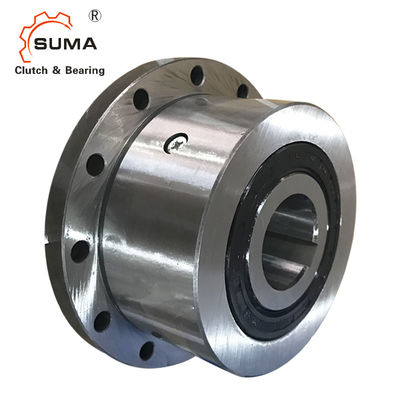

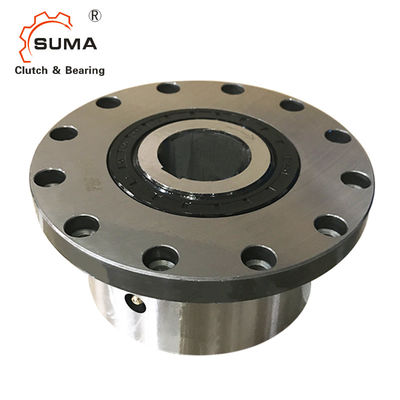

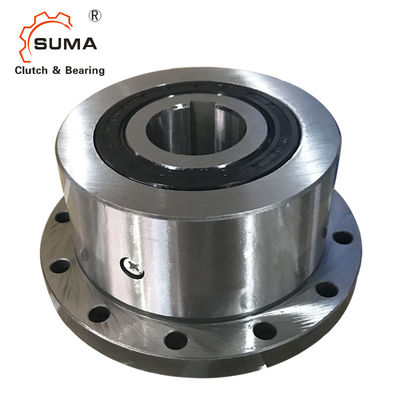

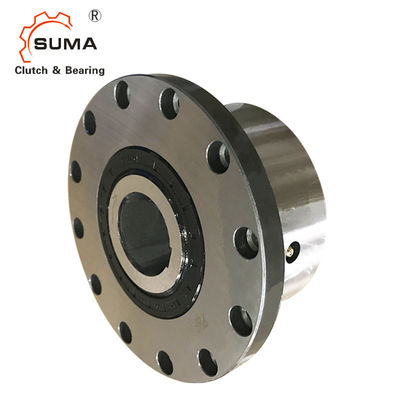

FBF72 Freewheel Backstop Sprag Cam Ly hợp Vòng bi
Đặc trưng
Toàn bộ Freewheels FBF với mặt bích lắp là các freewheels dạng phun kín với các ổ bi.Chúng được cung cấp đầy dầu và sẵn sàng để lắp đặt.
Các freewheels FBF được sử dụng như:
➧ Điểm dừng
➧ Ly hợp quá mức
➧ Lập chỉ mục tự do
Ngoài loại tiêu chuẩn, bốn loại khác có sẵn để kéo dài tuổi thọ và độ chính xác của việc lập chỉ mục.
Mô-men xoắn danh định lên đến 160 000 Nm.Lỗ khoan lên đến 300 mm.Nhiều lỗ khoan tiêu chuẩn có sẵn.
Kích thước và dung tích
| Kích thước Freewheel | Gõ phím | Mômen danh nghĩa MN | Tối đaOverruns Tốc độ tối thiểu-1 |
Gõ phím | Mômen danh nghĩa MN | Tối đaOverruns Tốc độ tối thiểu-1 |
Gõ phím | Mômen danh nghĩa MN | Tốc độ nâng lên của Sprag phút-1 |
Tối đaTốc độ | |||
| Nm | Bên trong nhẫn |
Bên ngoài nhẫn |
Nm | Bên trong nhẫn |
Bên ngoài nhẫn |
Nm | bên trong nhẫn |
Bên trong nhẫn |
Vòng ngoài | ||||
| FBF 24 | CF | 45 | 4 800 | 5 500 | CFT | 45 | 4 800 | 5 500 | |||||
| FBF 29 | CF | 80 | 3 500 | 4 000 | CFT | 80 | 3 500 | 4 000 | |||||
| FBF 37 | SF | 200 | 2 500 | 2 600 | SFT | 200 | 2 500 | 2 600 | |||||
| FBF 44 | SF | 320 | 1 900 | 2 200 | SFT | 320 | 1 900 | 2 200 | DX | 130 | 860 | 1 900 | 344 |
| FBF 57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | DX | 460 | 750 | 1 400 | 300 |
| FBF 72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | DX | 720 | 700 | 1 150 | 280 |
| FBF 82 | SF | 1 800 | 1 025 | 1 450 | SFT | 1 800 | 1 025 | 1 450 | DX | 1 000 | 670 | 1 050 | 268 |
| FBF 107 | SF | 2 500 | 880 | 1 250 | SFT | 2 500 | 880 | 1 250 | DX | 1 500 | 610 | 900 | 244 |
| FBF 127 | SF | 5 000 | 800 | 1 150 | SFT | 5 000 | 800 | 1 150 | SX | 3 400 | 380 | 800 | 152 |
| FBF 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SX | 7 500 | 320 | 750 | 128 |
| FBF 200 | SF | 20 000 | 630 | 900 | SFT | 20 000 | 630 | 900 | SX | 23 000 | 240 | 630 | 96 |
| FBF 270 | SF | 40 000 | 510 | 750 | SFT | 40 000 | 510 | 750 | UX | 40 000 | 210 | 510 | 84 |
| FBF 340 | SF | 80 000 | 460 | 630 | SFT | 80 000 | 460 | 630 | |||||
| FBF 440 | SF | 160 000 | 400 | 550 | SFT | 160 000 | 400 | 550 | |||||
| Kích thước Freewheel | mm | mm | Lỗ khoan tiêu chuẩn | tối đamm | Một mm |
D mm |
F mm |
G ** | L mm |
N mm |
T mm |
Z ** | Trọng lượng kg | ||
| mm | mm | mm | |||||||||||||
| FBF 24 | 12 | 14 * | 14 * | 85 | 62 | 1,0 | M 5 | 50 | 10 | 72 | 3 | 1,1 | |||
| FBF 29 | 15 | 17 * | 17 * | 92 | 68 | 1,0 | M 5 | 52 | 11 | 78 | 3 | 1,3 | |||
| FBF 37 | 14 | 16 | 18 | 20 | 22 * | 22 * | 98 | 75 | 0,5 | M 5 | 48 | 11 | 85 | số 8 | 1,5 |
| FBF 44 | 20 | 22 | 25 * | 25 * | 118 | 90 | 0,5 | M 6 | 50 | 12 | 104 | số 8 | 2,3 | ||
| FBF 57 | 25 | 28 | 30 | 32 * | 32 * | 128 | 100 | 0,5 | M 6 | 65 | 12 | 114 | 12 | 3,2 | |
| FBF 72 | 35 | 38 | 40 | 42 * | 42 * | 160 | 125 | 1,0 | M 8 | 74 | 14 | 142 | 12 | 5,8 | |
| FBF 82 | 35 | 40 | 45 | 50 * | 50 * | 180 | 135 | 2,0 | M 10 | 75 | 16 | 155 | số 8 | 7,0 | |
| FBF107 | 50 | 55 | 60 | 65 * | 65 * | 214 | 170 | 2,5 | M 10 | 90 | 18 | 192 | 10 | 12,6 | |
| FBF127 | 50 | 60 | 70 | 75 * | 75 * | 250 | 200 | 3,0 | M 12 | 112 | 20 | 225 | 12 | 21,4 | |
| FBF140 | 65 | 75 | 80 | 90 | 95 * | 315 | 250 | 5,0 | M 16 | 150 | 22 | 280 | 12 | 46,0 | |
| FBF200 | 110 | 120 | 120 | 370 | 300 | 5,0 | M 16 | 160 | 25 | 335 | 16 | 68,0 | |||
| FBF270 | 140 | 150 | 490 | 400 | 6,0 | M 20 | 212 | 32 | 450 | 16 | 163,0 | ||||
| FBF340 | 180 | 240 | 615 | 500 | 7,5 | M 24 | 265 | 40 | 560 | 18 | 300,0 | ||||
| FBF440 | 220 | 300 | 775 | 630 | 7,5 | 30 M | 315 | 50 | 710 | 18 | 564,0 | ||||
