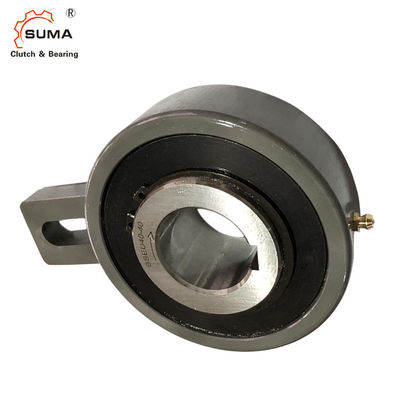

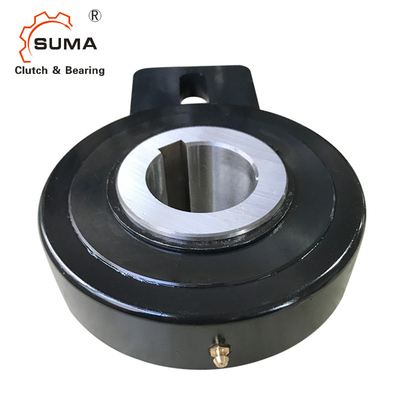

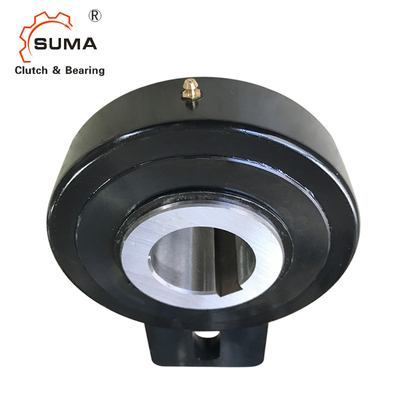

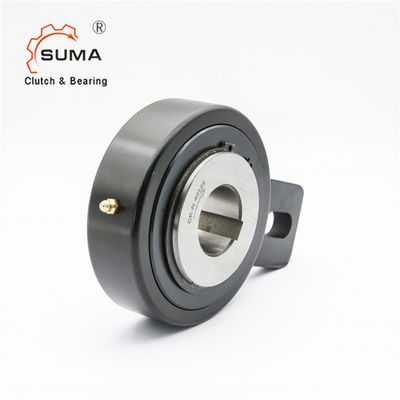

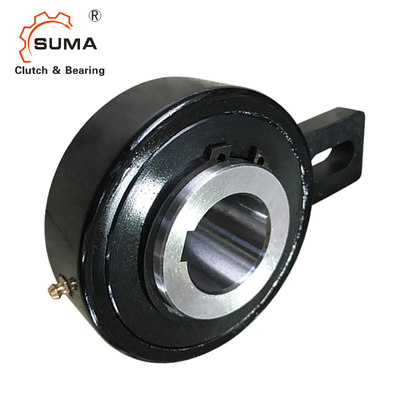

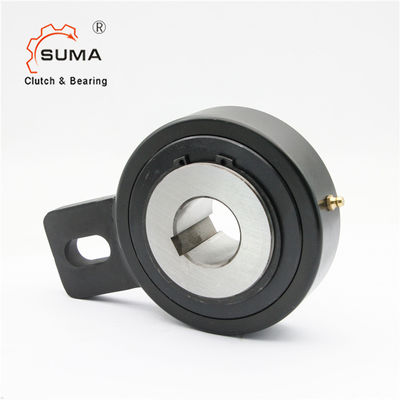

BSEU40-35 Ly hợp mặt sau Vòng bi tự do một chiều cho hệ thống băng tải
Đặc điểm của ly hợp BSEU backstop
BSEU Series Cam Clutch được phát triển như một Cam Clutch thân thiện với người dùng.Nó có cấu tạo cam và trục lăn giống như ly hợp cam BS Series kích thước nhỏ hơn.Vòng đua bên ngoài có hình dạng đặc biệt kết hợp cánh tay đòn giúp lắp đặt dễ dàng.Những Ly hợp Cam này được vận chuyển trước bằng mỡ bôi trơn và sẵn sàng để lắp đặt.Thường được sử dụng như một backstop trong các ứng dụng có dung lượng hạn chế.
Kích thước và Công suất củaBSEU backstop Clutch
Mục | BSEU40-35 |
Vật chất | GCr15 |
Đường kính lỗ khoan. | 35 mm |
Đường kính ngoài. | 118 mm |
Chiều rộng | 55 mm |
Công suất mô-men xoắn | 1440 Nm |
Vượt quá tốc độ giới hạn | 150 vòng / phút |
Cân nặng | 3,75 kg |
Bưu kiện | Hộp carton, hộp gỗ hoặc theo yêu cầu của bạn |
Mô hình | Kích thước lỗ khoan | Mô-men xoắn (N · m) |
Tối đa Overrunning (r / phút) Cuộc đua bên trong |
D | D2 | L1 | L | B | F | b | N | E | J | W. MIN | W. Max | |
Dia (H7) |
Keyway | |||||||||||||||
BSEU25-20 | 20 | 6 x 2,8 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | 0,999 | 0,948 |
BSEU25-25 | 25 | 8 × 3,3 | 216 | 500 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 1 | ||
BSEU40-20 | 20 | 6 x 2,8 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | số 8 | 1,5 | 3,781 | 3,363 |
BSEU40-25 | 25 | 8 × 3,3 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | số 8 | 1,5 | ||
BSEU40-30 | 30 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | số 8 | 1,5 | |||
BSEU40-35 | 35 | 10 × 3,3 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | số 8 | 1,5 | ||
BSEU40-40 | 40 | 12 × 3,3 | 1.440 | 450 | 118 | 60 | 55 | 15 | 40 | 110 | 15 | 35 | số 8 | 1,5 | ||
BSEU70-45 | 45 | 14 x 3,8 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | 7.607 | 6,541 |
BSEU70-50 | 50 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 1,5 | |||
BSEU70-55 | 55 | 16 × 4,3 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-60 | 60 | 18 × 4,4 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU70-65 | 65 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | |||
BSEU70-70 | 70 | 20 x 4,9 | 3.140 | 350 | 165 | 90 | 59 | 20 | 80 | 140 | 18 | 35 | 10 | 2 | ||
BSEU90-75 | 75 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | 10.046 | 9.265 | |
BSEU90-80 | 80 | 22 x 5,4 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | ||
BSEU90-85 | 85 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 | |||
BSEU90-90 | 90 | 25 x 5,4 | 4.700 | 250 | 190 | 120 | 63 | 20 | 80 | 165 | 20 | 40 | 15 | 2 |
