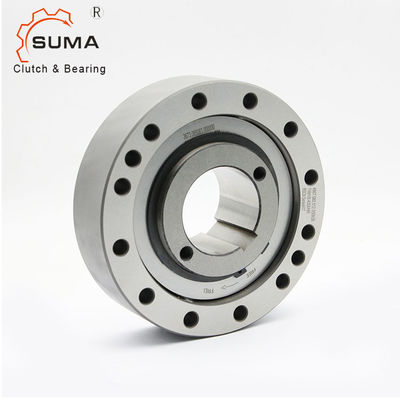

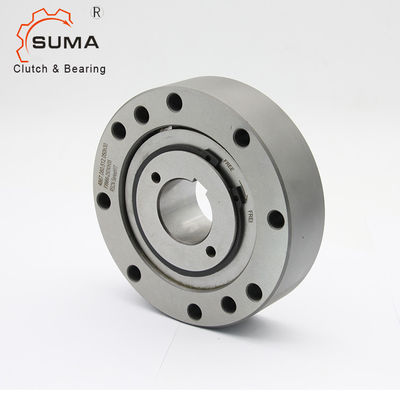

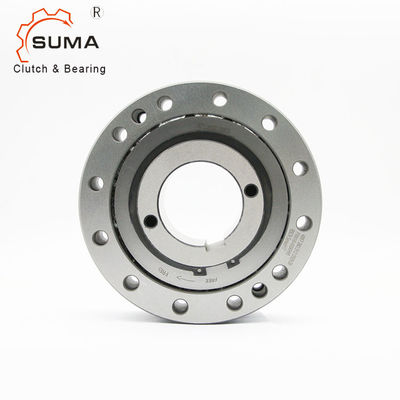

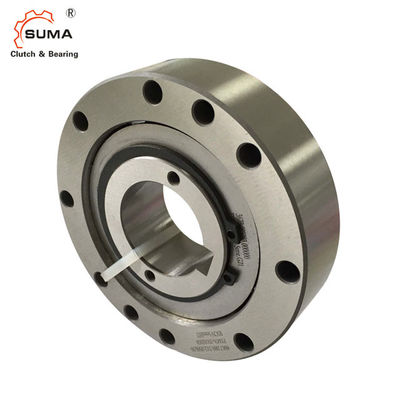

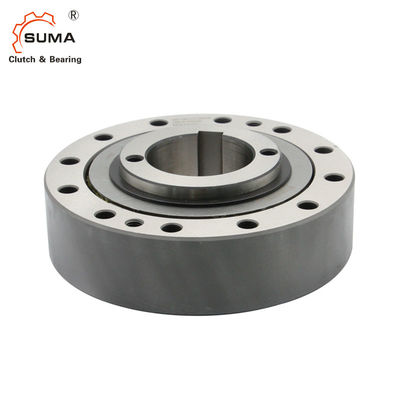

FXM85-40 Bộ giảm tốc độ cao Mặt sau Trượt vòng bi ly hợp Sprag
  • FXM85-40 Bộ giảm tốc độ cao Mặt sau Trượt vòng bi ly hợp Sprag
  • FXM85-40 Bộ giảm tốc độ cao Mặt sau Trượt vòng bi ly hợp Sprag
  • FXM85-40 Bộ giảm tốc độ cao Mặt sau Trượt vòng bi ly hợp Sprag
  • FXM85-40 Bộ giảm tốc độ cao Mặt sau Trượt vòng bi ly hợp Sprag
  • FXM85-40 Bộ giảm tốc độ cao Mặt sau Trượt vòng bi ly hợp Sprag

FXM85-40 Bộ giảm tốc độ cao Mặt sau Trượt vòng bi ly hợp Sprag

Nguồn gốc Trung Quốc
Hàng hiệu SUMA
Chứng nhận ISO SGS
Số mô hình FXM85-40
Thông tin chi tiết sản phẩm
tên sản phẩm:
Quá mức ly hợp
Vật chất:
Thép chịu lực GCr15
Phạm vi lỗ khoan:
45-65mm
Mô-men xoắn:
7700Nm
Tốc độ quay:
4000 vòng / phút
Dia ngoài.:
210mm
OEM:
Chấp nhận
Khoảng cách trục:
ISO h6 hoặc j6
Điểm nổi bật:

Vòng bi ly hợp bung FXM85-40

,

Vòng bi ly hợp quay ngược Overrunning

,

Vòng bi ly hợp lùi FXM85-40

Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu
var forwardingUrl = "/page/bouncy.php?&bpae=GbhOt6sGokx797vvBclEKC9dEyZ9%2FC0cXqGfOWliUdlBNW8Y%2Fmrb
Giá bán
USD298-USD360 PER PIECE
chi tiết đóng gói
Hộp carton / Hộp gỗ
Thời gian giao hàng
7-15 ngày
Điều khoản thanh toán
L / C, D / A, D / P, T / T, Western Union, Paypal
Khả năng cung cấp
1000 chiếc mỗi tháng
Mô tả Sản phẩm

FXM85-40 Bộ giảm tốc tốc độ cao Mặt sau ly hợp chạy quá tốc Vòng bi một chiều



Các tính năng của Vòng bi ly hợp Overrunning FXM85-40



Ứng dụng như

  • Backstop
  • Bộ ly hợp Overrunning

Đối với ứng dụng như backstop trong các cài đặt với tốc độ cao trong hoạt động tự do.
Đối với ứng dụng làm ly hợp chạy quá tốc trong các cơ sở lắp đặt với tốc độ thấp trong vận hành truyền động.



Sprag lift-off X

Freewheels tích hợp FXM được trang bị bộ nâng ly hợp mở rộng X. Thanh nâng ly hợp mở rộng X được sử dụng cho các bước lùi và ly hợp chạy quá tốc, với điều kiện là trong hoạt động quay vòng tự do, vòng trong quay ở tốc độ cao và cung cấp ly hợp chạy quá mức để hoạt động lái xe được tiến hành ở tốc độ thấp.Trong hoạt động quay tự do, lực ly tâm FC làm cho bong tróc ra khỏi rãnh bên ngoài.Ở trạng thái hoạt động này, bánh xe tự do hoạt động không hao mòn, tức là với tuổi thọ sử dụng không giới hạn.



Dữ liệu kỹ thuật của FXM85-40Vòng bi ly hợp quá mức

Mục FXM85-40
Vật chất GCr15
Đường kính lỗ khoan. 45-60 mm
Đường kính ngoài. 175 mm
Chiều rộng 50 mm
Công suất mô-men xoắn 2450 Nm
Cân nặng 7,4 kg
Bưu kiện Hộp carton, hộp gỗ hoặc theo yêu cầu của bạn

Kích thước và dung tích







Gõ phím
d Một B D E F G J L P T U V W Z ** Cân nặng
  mm
mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm Kilôgam
FXM 31 -17 20 *           20 * 17 25 85 41 55 M6 31 24 1,0 70 15 6 21 6 0,8
FXM 38 -17 25 *           25 * 17 25 90 48 62 M6 38 24 1,0 75 15 6 21 6 0,9
FXM 46-25 25           30 25 35 95 56 70 M6 46 35 1,0 82 15 6 21 6 1,3
FXM 51 -25 25 30 35       36 25 35 105 62 75 M6 51 35 1,0 90 15 6 21 6 1,7
FXM 56-25 35           40 25 35 110 66 80 M6 56 35 1,0 96 15 6 21 số 8 1,8
FXM 61-19 30 35 40       45 * 19 27 120 74 85 M8 61 25 1,0 105 15 6 21 6 1,8
FXM 66-25 35 40 45       48 * 25 35 132 82 90 M8 66 35 1,0 115 15 số 8 23 số 8 2,8
FXM 76 -25 45 55         60 * 25 35 140 92 100 M8 76 35 1,0 125 15 số 8 23 số 8 3,1
FXM 86-25 40 45 50 60 65   70 * 25 40 150 102 110 M8 86 40 1,0 132 15 số 8 23 số 8 4,2
FXM 101 -25 55 70         80 * 25 50 175 117 125 M10 101 50 1,0 155 20 số 8 28 số 8 6,9
FXM 85-40 45 50 60 65     65 40 50 175 102 125 M10 85 60 1,0 155 20 số 8 28 số 8 7,4
FXM 100-40 45 50 55 60 70 75 80 * 40 50 190 130 140 M10 100 60 1,5 165 25 10 35 12 8,8
FXM 120-50 60 65 70 75 80 95 95 50 60 210 150 160 M10 120 70 1,5 185 25 10 35 12 12,7
FXM 140-50 65 90 100 110     110 50 70 245 170 180 M12 140 70 2,0 218 25 12 35 12 19,8
FXM 170 -63 70 85 90 100 120   130 63 80 290 200 210 M16 170 80 2,0 258 28 12 38 12 33,0
FXM 200 -63 130           155 63 80 310 230 240 M16 200 80 2,0 278 32 12 42 12 32,0
FXM 240 - 63             185 63 80 400 280 310 M20 240 90 2,0 360 48 15 60 12 60,0
FXM 240 - 96             185 96 125 420 280 310 M24 240 120 2,0 370 48 18 60 16 95,0
FXM 260 - 63             205 63 80 430 300 330 M20 260 105 2,0 380 48 18 60 16 75,0
FXM 290-70             230 70 80 460 330 360 M20 290 105 2,0 410 48 18 60 16 90,0
FXM 290 - 96             230 96 110 460 330 360 M20 290 120 2,0 410 48 18 60 16 91,0
FXM 310 - 70             240 70 125 497 360 380 M20 310 110 3,0 450 48 18 60 24 135,0
FXM 310 - 96             240 96 125 497 360 380 M20 310 120 3,0 450 48 18 60 24 145,0
FXM 320 - 70             250 70 80 490 360 390 M24 320 105 3,0 440 55 20 68 16 105,0
FXM 360 - 100             280 100 120 540 400 430 M24 360 125 3,0 500 55 20 68 24 170,0
FXM 410 - 100             320 100 120 630 460 480 M24 410 125 3,0 560 55 20 68 24 245,0
FXM2410-100             320 200 220 630 460 480 M30 410 220 3,0 560 55 20 68 24 440,0



Freewheels tích hợp FXM là những loại freewheels không có gối đỡ và có chốt nâng X.Các freewheels FXM được sử dụng như:

Điểm dừng

Trượt ly hợp

cho các ứng dụng có vận hành bánh đà tự do tốc độ cao và khi được sử dụng làm ly hợp chạy quá tốc với hoạt động truyền động tốc độ thấp.Mô-men xoắn danh định lên đến 888 000 Nm.Lỗ khoan lên đến 460 mm.Nhiều lỗ khoan tiêu chuẩn có sẵn.



Ghi chú:

Mômen truyền lớn nhất bằng 2 lần mômen danh nghĩa quy định.

Mômen danh nghĩa lý thuyết chỉ áp dụng cho độ đồng tâm lý tưởng giữa vòng trong và vòng ngoài.Trong thực tế, độ đồng tâm bị ảnh hưởng bởi quá trình chơi ổ trục và sai số định tâm của các bộ phận bị nảy xung quanh.

Sau đó, các mômen danh nghĩa được chỉ định trong bảng sẽ được áp dụng, đồng thời xem xét thời gian chạy hết (TIR) ​​hiện có. Tốc độ cao hơn theo yêu cầu.



Hình ảnh củaVòng bi ly hợp quá mức

FXM85-40 Bộ giảm tốc độ cao Mặt sau Trượt vòng bi ly hợp Sprag 1
