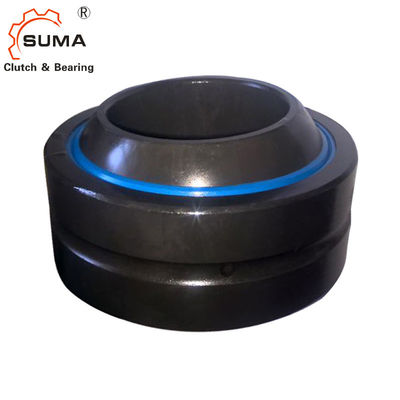

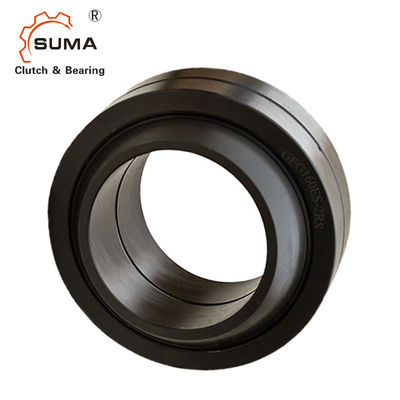

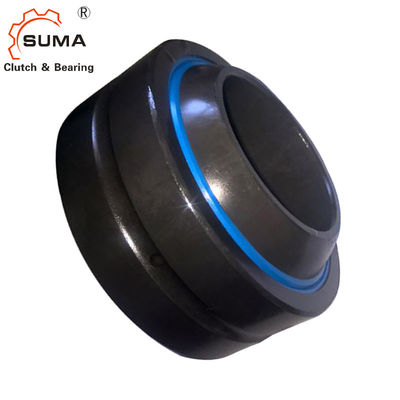

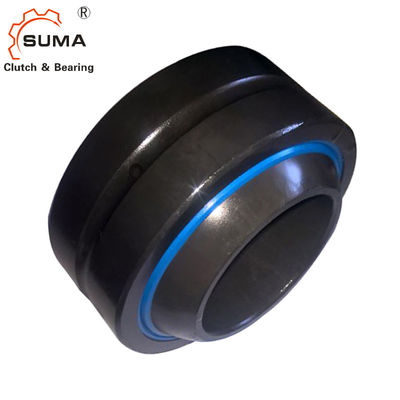

GEG8E GCr15 Tải trọng lớn hơn Vòng bi đồng bằng hình cầu xuyên tâm
Đặc trưng
Như dòng GE..ES 2RS, nhưng vòng trong rộng hơn và đường kính lớn hơn, để bố trí ổ trục ở đó góc lớn hơn nếu cần độ nghiêng, phù hợp với cơ cấu tải lớn hơn hoặc có lỗ trên đầu thanh.Nó có đặc điểm là khả năng chịu tải lớn, dễ dàng lắp đặt và tháo dỡ và đơn giản hóa cơ chế.
Là Dòng GE..E, nhưng với vòng trong rộng hơn và đường kính ngoài lớn hơn, để bố trí ổ trục ở nơi cần góc nghiêng lớn hơn, phù hợp với cơ chế tải lớn hơn.
Như dòng GE..ES, nhưng vòng trong rộng hơn và đường kính lớn hơn, để bố trí ổ trục ở một góc lớn hơn nếu cần độ nghiêng, phù hợp với cơ cấu tải lớn hơn.
Kích thước và dung tích
Mô hình Mục |
Kích thước | Xếp hạng tải (KN) | Cân nặng (Kilôgam) |
|||||||||
d | D | B | C | dk | rs min |
r1s min |
α | Năng động | Tĩnh | |||
GEG4E | 4 | 14 | 7 | 4 | 10 | 0,3 | 0,3 | 20 | 3,4 | 17 | 0,005 | |
GEG5E | 5 | 16 | 9 | 5 | 13 | 0,3 | 0,3 | 21 | 5.5 | 27 | 0,008 | |
GEG6E | 6 | 16 | 9 | 5 | 13 | 0,3 | 0,3 | 21 | 5.5 | 27 | 0,006 | |
GEG8E | số 8 | 19 | 11 | 6 | 16 | 0,3 | 0,3 | 21 | 8.1 | 40 | 0,014 | |
GEG10E | 10 | 22 | 12 | 7 | 18 | 0,3 | 0,3 | 18 | 10 | 53 | 0,021 | |
GEG12E | 12 | 26 | 15 | 9 | 22 | 0,3 | 0,3 | 18 | 16 | 84 | 0,033 | |
Không có rãnh dầu hoặc lỗ dẫn dầu ở các kích thước trên. | ||||||||||||
GEG15ES | GEG15ES-2RS | 15 | 30 | 16 | 10 | 25 | 0,3 | 0,3 | 16 | 21 | 106 | 0,049 |
GEG17ES | GEG17ES-2RS | 17 | 35 | 20 | 12 | 29 | 0,3 | 0,3 | 19 | 30 | 146 | 0,083 |
GEG20ES | GEG20ES-2RS | 20 | 42 | 25 | 16 | 35,5 | 0,3 | 0,6 | 17 | 48 | 240 | 0,153 |
GEG25ES | GEG25ES-2RS | 25 | 47 | 28 | 18 | 40,7 | 0,6 | 0,6 | 17 | 62 | 310 | 0,203 |
GEG30ES | GEG30ES-2RS | 30 | 55 | 32 | 20 | 47 | 0,6 | 1 | 17 | 79 | 399 | 0,304 |
GEG35ES | GEG35ES-2RS | 35 | 62 | 35 | 22 | 53 | 0,6 | 1 | 16 | 99 | 495 | 0,408 |
GEG40ES | GEG40ES-2RS | 40 | 68 | 40 | 25 | 60 | 0,6 | 1 | 17 | 127 | 637 | 0,542 |
GEG45ES | GEG45ES-2RS | 45 | 75 | 43 | 28 | 66 | 0,6 | 1 | 15 | 156 | 780 | 0,713 |
GEG50ES | GEG50ES-2RS | 50 | 90 | 56 | 36 | 80 | 0,6 | 1 | 17 | 245 | 1220 | 1,14 |
GEG60ES | GEG60ES-2RS | 60 | 105 | 63 | 40 | 92 | 1 | 1 | 17 | 313 | 1560 | 2,05 |
GEG70ES | GEG70ES-2RS | 70 | 120 | 70 | 45 | 105 | 1 | 1 | 16 | 400 | 2000 | 3.01 |
GEG80ES | GEG80ES-2RS | 80 | 130 | 75 | 50 | 115 | 1 | 1 | 14 | 488 | 2440 | 3,64 |
GEG90ES | GEG90ES-2RS | 90 | 150 | 85 | 55 | 130 | 1 | 1 | 15 | 607 | 3030 | 5,22 |
GEG100ES | GEG100ES-2RS | 100 | 160 | 85 | 55 | 140 | 1 | 1 | 14 | 654 | 3270 | 6,05 |
GEG110ES | GEG110ES-2RS | 110 | 180 | 100 | 70 | 160 | 1 | 1 | 12 | 950 | 4750 | 9,68 |
GEG120ES | GEG120ES-2RS | 120 | 210 | 115 | 70 | 180 | 1 | 1 | 16 | 1070 | 5350 | 14.01 |
GEG140ES | GEG140ES-2RS | 140 | 230 | 130 | 80 | 200 | 1 | 1 | 16 | 1360 | 6800 | 19.01 |
GEG160ES | GEG160ES-2RS | 160 | 260 | 135 | 80 | 225 | 1.1 | 1.1 | 16 | 1530 | 7650 | 20.02 |
GEG180ES | GEG180ES-2RS | 180 | 290 | 155 | 100 | 250 | 1.1 | 2.1 | 14 | 2120 | 10600 | 32,21 |
GEG200ES | GEG200ES-2RS | 200 | 320 | 165 | 100 | 275 | 1.1 | 3.1 | 15 | 2320 | 11600 | 45,28 |
GEG220ES | GEG220ES-2RS | 220 | 340 | 175 | 100 | 300 | 1.1 | 4.1 | 16 | 2550 | 12700 | 51.12 |
GEG240ES | GEG240ES-2RS | 240 | 370 | 190 | 110 | 325 | 1.1 | 5.1 | 15 | 3030 | 15190 | 65.12 |
GEG260ES | GEG260ES-2RS | 260 | 400 | 205 | 120 | 350 | 1.1 | 6.1 | 15 | 3570 | 17850 | 82.44 |
GEG280ES | GEG280ES-2RS | 280 | 430 | 210 | 120 | 375 | 1.1 | 7.1 | 15 | 3800 | 19100 | 97,21 |
