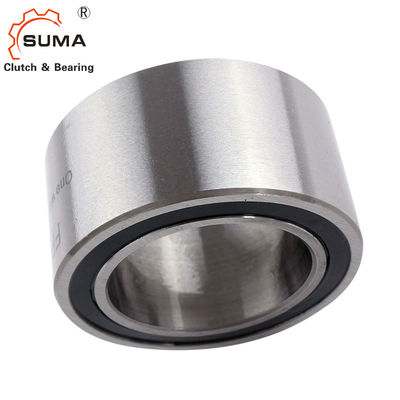

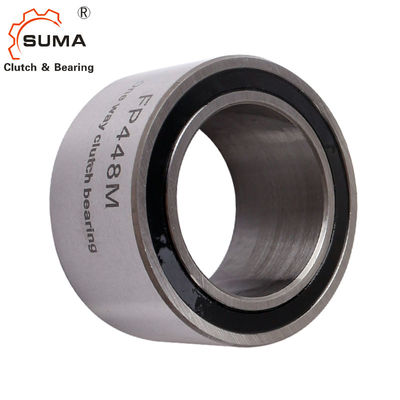

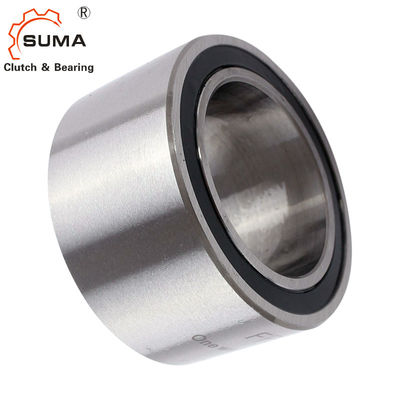

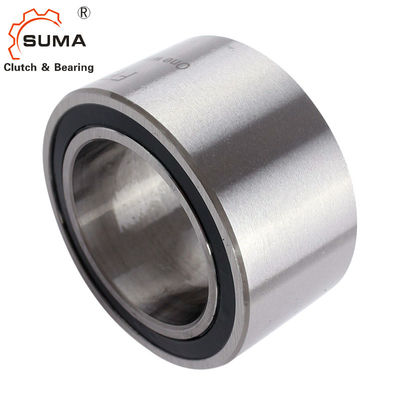

FPD448Z 35 * 53 * 34mm Vòng bi ly hợp một chiều tự do
Đặc trưng
Ổ đỡ trục
Bộ ly hợp bánh đà tự do bao gồm các ổ bi và ổ lăn, không cần hỗ trợ thêm ổ trục bên ngoài.
Nhấn áp suất phù hợp
Không được áp dụng lực ép vừa khít lên các quả bóng.
Hướng kẹp
Mũi tên trên vòng trong chỉ định hướng kẹp của vòng trong.
Chiều rộng:34 mm
Nhiệt độ hoạt động:tối đa100 ° C
Bôi trơn
Bôi trơn dầu trọn đời hoạt động
Cài đặt
Dung sai lắp đặt
Trục h5;trung tâm H6
Phần giao phối
Không cần thiết phải làm cứng và mài các bộ phận giao phối.Làm sạch kỹ lưỡng (không dính dầu mỡ) các bộ phận phối ghép trong vùng lân cận của ly hợp bánh răng tự do cũng như các vòng của ly hợp bánh xe tự do trước khi làm cho máy ép khớp.
Các thành phần
Ly hợp Freewheel | |
chèn phần tử * | FE 400 M (lò xo uốn lượn) |
FE 400 Z (lò xo căng) |
|
+ Đường đua | Thép chịu lực, cứng và đất |
vòng trong | Nhấn phù hợp |
vòng ngoài |
Nhấn phù hợp |
+ Ổ bi | Tích hợp |
+ Ổ lăn |
RL 400 |
+ Bôi trơn | Bôi trơn dầu trọn đời |
Dữ liệu kỹ thuật
Kích thước và dung tích
Mô hình | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Cân nặng | Mục không. |
[mm] | [mm] | [mm] | [Nm] | [vòng / phút] | [N] | [N] | [Kilôgam] | ||
Kiểm lâm 427 triệu | 15 | 31 | 34 | 94 | 2.000 | 7.679 | 6.397 | 0,09 | 306516 |
Kiểm lâm 427 Z | 15 | 31 | 34 | 84 | 2.000 | 7.679 | 6.397 | 0,09 | 306517 |
Kiểm lâm 432 triệu | 20 | 36 | 34 | 133 | 1.800 | 8.104 | 7.241 | 0,12 | 306518 |
Kiểm lâm 432 Z | 20 | 36 | 34 | 121 | 1.800 | 8.104 | 7.241 | 0,12 | 306519 |
Kiểm lâm 437 triệu | 25 | 41 | 34 | 176 | 1.700 | 9.201 | 8.142 | 0,15 | 306520 |
Kiểm lâm 437 Z | 25 | 41 | 34 | 160 | 1.700 | 9.201 | 8.142 | 0,15 | 306521 |
Kiểm lâm 442 triệu | 30 | 46 | 34 | 223 | 1.500 | 10,247 | 10.708 | 0,18 | 300696 |
Kiểm lâm 442 Z | 30 | 46 | 34 | 208 | 1.500 | 10,247 | 10.708 | 0,18 | 300697 |
Kiểm lâm 448 triệu | 35 | 53 | 34 | 286 | 1.300 | 11.642 | 13.440 | 0,23 | 306524 |
Kiểm lâm 448 Z | 35 | 53 | 34 | 262 | 1.300 | 11.642 | 13.440 | 0,23 | 306525 |
Kiểm lâm 453 triệu | 40 | 58 | 34 | 343 | 1.200 | 11.417 | 13.577 | 0,26 | 300702 |
Kiểm lâm 453 Z | 40 | 58 | 34 | 314 | 1.200 | 11.417 | 13.577 | 0,26 | 300700 |
Kiểm lâm 463 triệu | 50 | 68 | 34 | 461 | 1.100 | 13.070 | 17.063 | 0,34 | 306534 |
Kiểm lâm 463 Z | 50 | 68 | 34 | 428 | 1.100 | 13.070 | 17.063 | 0,34 | 306535 |
Kiểm lâm 473 triệu | 60 | 78 | 34 | 588 | 1000 | 14128 | 19896 | 0,41 | 306536 |
Kiểm lâm 473 Z | 60 | 78 | 34 | 543 | 1000 | 14128 | 19896 | 0,41 | 306537 |
