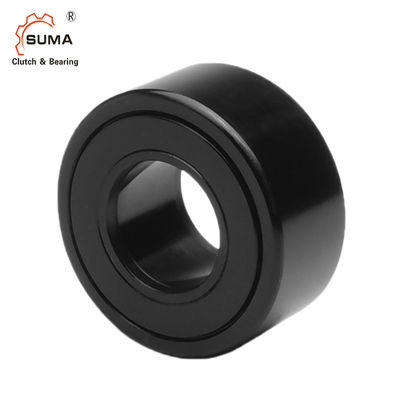

CYR-1 3/4 Trục dẫn hướng Yoke Đinh tán kiểu Cam Người theo dõi
Giới thiệu
Bộ theo dõi Cam và con lăn theo dõi từ Grainger có thể chịu được nhiều ứng dụng cơ khí khác nhau.Chọn từ các loại máy theo dõi cam, bao gồm cả con lăn kim bổ sung đầy đủ, đinh tán, đinh tán nặng, vương miện và ách.Con lăn theo dõi có thể xử lý các ứng dụng với sự kết hợp của cả tải trọng hướng tâm và tải trọng dọc trục.
Kích thước và dung tích
|
Không có con dấu Số tham khảo |
Kín Số tham khảo |
Kín Số tham khảo |
OD (RD) Inch |
Chiều rộng (W) Inch |
ID (B) Inch |
Chiều rộng trên tấm cuối (W1) Inch |
Dia.Cuối cùng tấm (E) Inch |
Dung lượng tĩnh LBS |
Năng lực động LBS |
| CYR-3/4 | CYR-3/4-S | CCYR-3/4-S | 0,75 | 0,5 | 0,25 | 0,5625 | 39/64 | 4130 | 1660 |
| CYR-7/8 | CYR-7/8-S | CCYR-7/8-S | 0,875 | 0,5 | 0,25 | 0,5625 | 39/64 | 4130 | 1660 |
| CYR-1 | CYR-1-S | CCYR-1-S | 1 | 0,625 | 0,3125 | 0,6875 | 25/32 | 6120 | 2225 |
| CYR-1 1/8 | CYR-1 1/8-S | CCYR-1 1/8-S | 1.125 | 0,625 | 0,3125 | 0,6875 | 25/32 | 6120 | 2225 |
| CYR-1 1/4 | CYR-1 1/4-S | CCYR-1 1/4-S | 1,25 | 0,75 | 0,375 | 0,8125 | 63/64 | 8500 | 3930 |
| CYR-1 3/8 | CYR-1 3/8-S | CCYR-1 3/8-S | 1.375 | 0,75 | 0,375 | 0,8125 | 63/64 | 8500 | 3930 |
| CYR-1 1/2 | CYR-1 1/2-S | CCYR-1 1/2-S | 1,5 | 0,875 | 0,4375 | 0,9375 | 1 3/32 | 11280 | 4840 |
| CYR-1 5/8 | CYR-1 5/8-S | CCYR-1 5/8-S | 1.625 | 0,875 | 0,4375 | 0,9375 | 1 3/32 | 11280 | 4840 |
| CYR-1 3/4 | CYR-1 3/4-S | CCYR-1 3/4-S | 1,75 | 1 | 0,5 | 1,0625 | 1 1/4 | 15840 | 6385 |
| CYR-1 7/8 | CYR-1 7/8-S | CCYR-1 7/8-S | 1.875 | 1 | 0,5 | 1,0625 | 1 1/4 | 15840 | 6385 |
| CYR-2 | CYR-2-S | CCYR-2-S | 2 | 1,25 | 0,625 | 1,3125 | 1 13/32 | 21140 | 8090 |
| CYR-2 1/4 | CYR-2 1/4-S | CCYR-2 1/4-S | 2,25 | 1,25 | 0,625 | 1,3125 | 1 13/32 | 21140 | 8090 |
| CYR-2 1/2 | CYR-2 1/2-S | CCYR-2 1/2-S | 2,5 | 1,5 | 0,75 | 1.5625 | 1 11/16 | 32900 | 11720 |
| CYR-2 3/4 | CYR-2 3/4-S | CCYR-2 3/4-S | 2,75 | 1,5 | 0,75 | 1.5625 | 1 11/16 | 32900 | 11720 |
| CYR-3 | CYR-3-S | CCYR-3-S | 3 | 1,75 | 1 | 1,8125 | 2 1/8 | 49820 | 15720 |
| CYR-3 1/4 | CYR-3 1/4-S | CCYR-3 1/4-S | 3,25 | 1,75 | 1 | 1,8125 | 2 1/8 | 49820 | 15720 |
| CYR-3 1/2 | CYR-3 1/2-S | CCYR-3 1/2-S | 3.5 | 2 | 1.125 | 2,0625 | 2 7/16 | 63250 | 22800 |
| CYR-4 | CYR-4-S | CCYR-4-S | 4 | 2,25 | 1,25 | 2,3125 | 2 51/64 | 89540 | 29985 |
| CYR-5-S | CCYR-5-S | 5 | 2,75 | 1,75 | 2,875 | 3 9/16 | 135900 | 46575 | |
| CYR-6-S | CCYR-6-S | 6 | 3,25 | 2,25 | 3,375 | 4 15/32 | 160900 | 60000 | |
| CYR-7-S | CCYR-7-S | 7 | 3,75 | 2,75 | 3.875 | 5 3/16 | 213860 | 75380 | |
| CYR-8-S | CCYR-8-S | số 8 | 4,25 | 3,255 | 4,5 | 4 3/8 | 288200 | 92200 | |
| CYR-9-S | CCYR-9-S | 9 | 4,75 | 3,755 | 5 | 5 1/16 | 366850 | 113260 | |
| CYR-10-S | CCYR-10-S | 10 | 5,25 | 4.255 | 5.5 | 5 15/32 | 431130 | 131545 |
