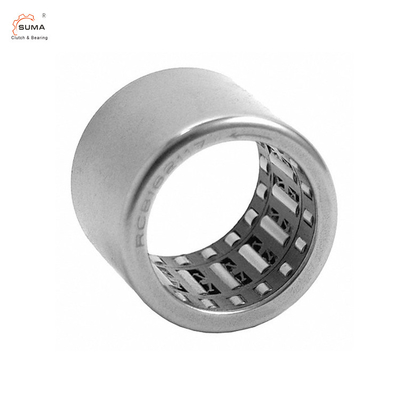

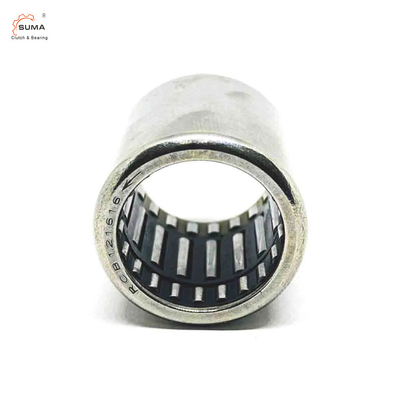

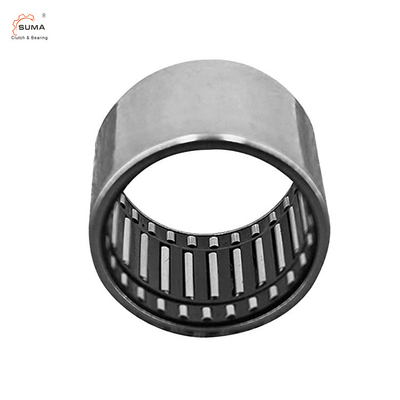

RCB061014 Vòng bi lăn kim một chiều
Dữ liệu kỹ thuật
Khoản mục: RC RCB Một vòng bi lăn kim WAy
Vật chất: GCr15 / ST14 / Thép không gỉ
Phạm vi lỗ khoan bên trong: 6,35-25,4mm
Phạm vi lỗ khoan bên ngoài: 11.112-33.338mm
Dải chiều cao: 12,7-26,99mm
Phạm vi mô-men xoắn: 1,9-45Nm
Đóng gói: Gói cuộn + Hộp Carton
Kích thước và dung tích
FC, FCB | RC, RCB | ||||||||||
轴承 型号 Vòng bi | 近似 重量 Khối lượng |
主要 尺寸 Chỉ định |
轴承 型号 Chỉ định vòng bi | 近似 重量 Khối lượng |
主要 尺寸 Chỉ định |
||||||
Fw | D | C | 转动 力矩 Torgue Ma | Fw | D | C | 转动 力矩 Torgue Ma | ||||
g | mm | Nm | g | mm | Nm | ||||||
FC4K | 1 | 4 | số 8 | 6 | 0,34 | RC040708 | 3.5 | 6,35 | 11.112 | 12,7 | 1,9 |
FC6 | 3 | 6 | 10 | 12 | 1,76 | RC040708-FS | 3.5 | 6,35 | 11.112 | 12,7 | 1,9 |
FC6K | 3 | 6 | 10 | 12 | 1,76 | RC061008 | 4,7 | 9.525 | 15.875 | 12,7 | 4,83 |
FC8 | 4 | số 8 | 14 | 12 | 5.3 | RC061008-FC | 4,7 | 9.525 | 15.875 | 12,7 | 4,83 |
FCL8K | 3.5 | số 8 | 12 | 12 | 5 | RC081208 | 9.2 | 12,7 | 19.05 | 12,7 | 7.9 |
FC10 | 4.8 | 10 | 16 | 12 | 6 | RC081208-FS | 9.2 | 12,7 | 19.05 | 12,7 | 7.9 |
FCL10K | 4 | 10 | 14 | 12 | 5.3 | RC101410 | 14,5 | 15.875 | 22.225 | 15,88 | 15.4 |
FC12 | 11 | 12 | 18 | 16 | 12,2 | RC101410-FC | 14,5 | 15.875 | 22.225 | 15,88 | 15.4 |
FC14K | 13 | 14 | 20 | 16 | 17.3 | RC121610 | 17 | 19.05 | 25.4 | 15,88 | 20,9 |
FC16 | 14 | 16 | 22 | 16 | 20,5 | RC121610-FS | 17 | 19.05 | 25.4 | 15,88 | 20,9 |
FC20 | 17 | 20 | 26 | 16 | 28,5 | RC162110 | 16,2 | 25.4 | 33.338 | 15,88 | 45 |
FC25 | 30 | 25 | 32 | 20 | 66 | RC162110-FC | 16,2 | 25.4 | 33.338 | 15,88 | 45 |
FC30 | 36 | 30 | 37 | 20 | 90 | RCB061014 | 12 | 9.525 | 15.875 | 22,22 | 4,83 |
FC35 | 40 | 35 | 42 | 20 | 121 | RCB061014-FS | 12 | 9.525 | 15.875 | 22,22 | 4,83 |
FCB8 | 10 | 14 | 14 | 20 | 5 | RCB081214 | 16 | 12,7 | 19.05 | 22,22 | 7.9 |
FCB10 | 15 | 16 | 16 | 20 | 10 | RCB081214-FC | 16 | 12,7 | 19.05 | 22,22 | 7.9 |
FCB12 | 18 | 18 | 18 | 26 | 12,2 | RCB101416 | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
FCB16 | 22 | 22 | 22 | 26 | 20,5 | RCB101416-FS | 21.3 | 15.875 | 22.225 | 25.4 | 15.4 |
FCB20 | 27 | 26 | 26 | 26 | 28,5 | RCB121616 | 26,5 | 19.05 | 25.4 | 25.4 | 20,9 |
FCB25 | 44 | 32 | 32 | 30 | 66 | RCB121616-FC | 26,5 | 19.05 | 25.4 | 25.4 | 20,9 |
FCB30 | 51 | 37 | 37 | 30 | 90 | RCB162117 | 44,8 | 25.4 | 33.338 | 26,99 | 45 |
FCB35 | 58 | 42 | 42 | 30 | 121 | RCB162117-FS | 44,8 | 25.4 | 33.338 | 26,99 | 45 |
Cái nàyRCBcốc kéo vòng bi lăn kim một chiều và cụm vòng bi có lồng ly hợp bằng nhựa truyền mô-men xoắn giữa trục và vỏ theo một hướng và cho phép chạy quá tốc tự do theo hướng ngược lại.
Nó có một ổ lăn trên mỗi đầu của ly hợp để hỗ trợ tải trọng hướng tâm và một lớp vỏ thép bên ngoài dạng cốc kéo cung cấp một mặt cắt ngang nhỏ để sử dụng trong những không gian hạn chế.
Lớp vỏ bên ngoài đóng vai trò như một rãnh cho ly hợp và các con lăn ổ trục, và ly hợp có một lồng polyme bằng nhựa acetyl với các lò xo lá tích hợp để hoạt động ở nhiệt độ lên đến 200 độ F (90 độ C).
Các con lăn được làm bằng thép crom carbon cao, đã qua tôi luyện để chịu nhiệt và độ bền, và bộ phận lắp ráp đi kèm với mỡ xà phòng liti.
Cụm vòng bi và ly hợp lăn kim cốc kéo này được sử dụng trong các ứng dụng khác nhau, chẳng hạn như thiết bị thể thao, máy rút khăn giấy, máy văn phòng và thiết bị, trong số những ứng dụng khác.
