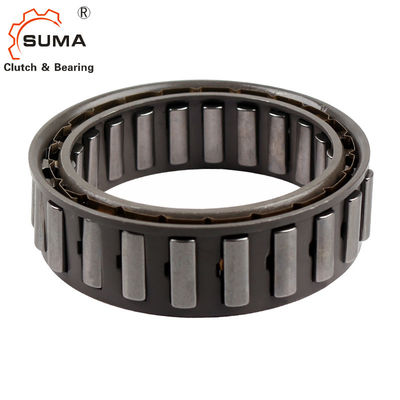

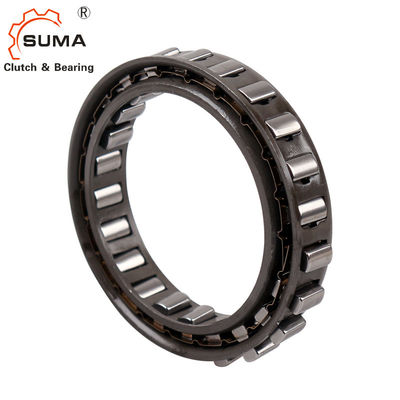

BW-13231 GCr15 Vòng bi ly hợp ly hợp một chiều Sprag
Sprag lift-off X
Các phụ kiện tự do bên trong FXN được trang bị bộ nâng ly hợp mở rộng X. Thanh nâng ly hợp mở rộng X được sử dụng cho các bước lùi và ly hợp chạy quá tốc, với điều kiện là trong hoạt động quay vòng tự do, vòng bên trong quay ở tốc độ cao và cung cấp ly hợp chạy quá mức để hoạt động lái xe được tiến hành ở tốc độ thấp.Trong hoạt động quay tự do, lực ly tâm FC làm cho bong tróc ra khỏi rãnh bên ngoài.Ở trạng thái hoạt động này, bánh xe tự do hoạt động không hao mòn, tức là với tuổi thọ sử dụng không giới hạn.
Hình 76-2 cho thấy một bánh đà tự do với lực nâng lên khỏi X trong hoạt động quay tự do.Các đầu phun, được đỡ trong một lồng nối với vòng trong, xoay với vòng trong.Lực ly tâm FC tác dụng vào trọng tâm S của miếng đệm làm quay miếng đệm bị bong ra và tựa vào vòng đỡ của lồng.Điều này dẫn đến khoảng cách a giữa rãnh bên và rãnh bên ngoài;freewheel hoạt động mà không cần tiếp xúc.Nếu tốc độ vòng trong giảm đến mức tác dụng của lực ly tâm lên miếng đệm nhỏ hơn tác dụng của lực lò xo FF, thì miếng đệm lại nằm trên vòng ngoài và bánh đà tự do sẵn sàng khóa (hình 76-3 ).Nếu được sử dụng làm ly hợp chạy quá tốc, tốc độ dẫn động không được vượt quá 40% tốc độ cất cánh.
Kích thước và công suất
Gõ phím | Đường kính bên trong trục | Đường kính trục ngoài | Chiều rộng tối đa | Mô-men xoắn kéo xếp hạng | ||
Di | Sprag Space | de | Sprag Space | B | Nm (kgf-m) | |
X-133818T | 20.345 | +0,008 - 0,005 | 37,008 |
+0,008 -0,005 |
10.0 | 49 (5,0) |
X-134939 | 22.225 | - | 38.887 | ± 0,013 | 10.0 | 75 (7,6) |
BWC-13219A BW-13252 |
27.762 | - | 44.425 | - |
13,5 19.1 |
139 (14,2) 233 (23,8) |
X-135052 | 31.881 | - | 48.548 | - | 13,5 | 154 (15,7) |
X-135014 X-133399 | 37.317 | - | 53,980 | - |
12.0 15,9 |
185 (18,9) 309 (31,5) |
BW-13161 BWC-13230 |
38.092 | - | 54.750 | - |
13,5 15,9 |
251 (25,6) 323 (33,0) |
X-135005 | 38.568 | - | 55.207 | - | 20,5 | 422 (43.0) |
X-133400 | 40.485 | 一 | 57.150 | - | 22.3 | 534 (54,5) |
BW-13244 X-135067 | 41.275 | 一 | 57,937 | - |
13,5 17.4 |
212 (21,6) 343 (35,0) |
X-135041 | 44.450 | - | 61.112 | 一 | 13,5 | 226 (23.0) |
X-135349 | 47.325 | - | 63,987 | - | 13,5 | 343 (35.0) |
X-135036 | 47.408 | - | 64.075 | - | 22.3 | 667 (68.0) |
X-134398 | 49.720 | - | 66.383 | - | 19.1 | 667 (68.0) |
Gõ phím d |
Đường kính Iinside
|
Đường kính ngoài
|
Số lượng thuốc xịt |
Chiều hướng | Chỉ định | Các bộ phận phụ trợ |
Cân nặng
|
|
(g) | ||||||||
X-133818T | 15,8 | 47,5 | 10 | D | C | 1 | T | 30 |
X-134939 | 17,2 | 50.1 | 12 | D | C | 1 | T | 35 |
BWC-13219A | 21,5 | 56,9 | 14 | E | cc | 1 | T | 60 |
BW-13252 | E | c | 1 | T | 90 | |||
X-135052 | 24,6 | 62.0 | 16 | D | c | 1 | CL | 65 |
X-135014 | 18 | E | c | 1 | CL | 65 | ||
X-133399 | 28,9 | 69.1 | 18 | E | c | 1 | 90 | |
BW-13161 | E | c | 1 | 75 | ||||
BWC-13230 | 29,5 | 70.1 | 18 | D | cc | 1 | T.ST | 90 |
X-135005 | 30,9 | 70,7 | 18 | D | c | 1 | CL.ST | 110 |
X-133400 | 32.4 | 71,5 | 18 | E | c | 1 | 135 | |
BW-13244 | 14 | D | c | 1 | CL.ST | 75 | ||
X-135067 | 33.0 | 72,5 | 18 | D | c | 1 | T | 105 |
X-135041 | 35,5 | 76.4 | 20 | E | c | EB.CL | 100 | |
X-135349 | 37,9 | 80.0 | 22 | D | c | 1 | 90 | |
X-135036 | 37,9 | 80.1 | 22 | E | c | 1 | CL.ST | 150 |
X-134398 | 39,7 | 83.0 | 22 | D | c | 1 | CL.ST | 135 |
Gõ phím | Đường kính bên trong trục | Đường kính trục ngoài | Chiều rộng tối đa | Mô-men xoắn kéo xếp hạng | ||
Di | Sprag Space | De | Sprag Space | B | NM (kgf.m) | |
x-135006 | 54.572 | + 0,008-0,005 | 71.211 | ± 0,013 | 20,5 | 799 (81,5) |
BW-13231 |
54,765 |
- |
71.427 |
- |
13,5 | 402 (41.0) |
BW-13214 | 15,9 | 363 (37.0) | ||||
BW-13167 | 15,9 | 569 (58.0) | ||||
BW-13209 |
57.760 |
- |
74.427 |
- |
13,5 | 554 (56,5) |
BWC-13239B | 15,9 | 711 (72,5) | ||||
BW-13238 | 21.0 | 1050 (107) | ||||
X-133401 | 59.538 | - | 76.200 | - | 25.4 | 1350 (138) |
BW-13243 |
72.217 |
- |
88.882 |
-
|
13,5 | 637 (65.0) |
BWC-13168 | 21.0 | 1510 (154) | ||||
BWC-13229 | 21,6 | 1325 (135) | ||||
BW-13255 | 26,7 | 1920 (196) | ||||
X-133614C | 83.596 | ± 0,013 | 102.555 | - | 25.4 | 3040 (310) |
X-133402 | 85,776 | - | 104,775 | - | 25.4 | 3090 (315) |
BWC-13251 |
103.231 |
- |
119,944 |
- |
15.4 | 789 (80,5) |
BWC-13261 | 15.4 | 1580 (161) | ||||
X-133639 | 103.231 | - | 122.230 | - | 25.4 | 4410 (450) |
X-133403 | 123,881 | - | 142.880 | - | 25.4 | 5740 (585) |
Gõ phím d |
Đường kính Iinside D |
Đường kính ngoài D |
Số lần xịt | Chiều hướng | Chỉ định | Các bộ phận phụ trợ |
Cân nặng (g) |
|
X-135006 | 43,6 | 89.1 | 24 | D | C | 1 | CL.ST | 60 |
BW -13231 | 20 | D | C | 1 | T.ST | 95 | ||
BW-13214 | 43,8 | 89.3 | 14 | D | c | 1 | T.ST | 105 |
BW-13167 | 22 | E | c | 1 | 120 | |||
BW-13209 | 26 | D | c | 1 | T.ST | 105 | ||
BWC-13239B | 46,2 | 93.1 | 26 | D | cc | 1 | CL.ST | 125 |
BW-13238 | 26 | E | c | 1 | 175 | |||
X-133401 | 47,6 | 95,3 | 26 | E | c | 1 | 220 | |
BW -13243 | 24 | D | c | 1 | CL.ST | 120 | ||
BWC-13168 BWC-13229 |
57,7 | 111 |
30 30 |
E E |
cc cc |
1 | EB |
210 190 |
BW -13255 | 30 | D | c | 1 | CL.ST | 255 | ||
• X-133614C | 66,7 | 128 | 34 | E | c | 1 | CL. | 350 |
X-133402 | 68,6 | 131 | 34 | E | c | 1 | 350 | |
BWC-13251 BWC-13261 | 82,5 | 150 |
18 36 |
D D |
cc cc |
1 |
CL.ST CL.ST |
180 200 |
X-133639 | 82,5 | 153 | 40 | E | c | 1 | CL.ST | 410 |
X-133403 | 99.1 | 179 | 44 | E | c | 1 | 480 |
