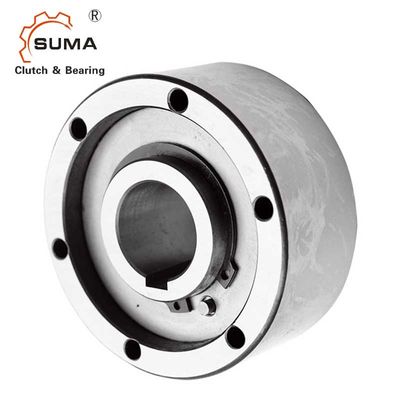

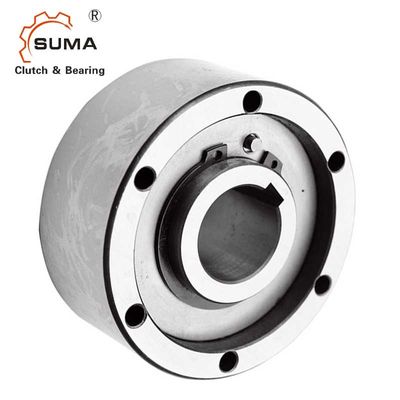

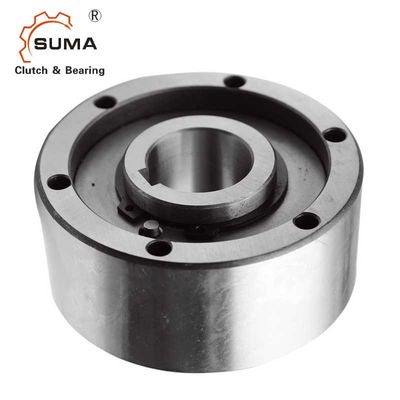

GC-D35110 Thép một chiều Vòng bi ly hợp Sprag 35MM
Đặc trưng
Loại GC-D là loại con lăn không ổ trục được hỗ trợ.Cần có hoa tai để hỗ trợ tải trọng hướng tâm và hướng tâm.Việc lắp đặt cũng phải cung cấp chất bôi trơn và làm kín, Chất bôi trơn tiêu chuẩn là dầu.
Cài đặt tiêu chuẩn là khớp nối bên ngoài trong rãnh và được vặn vào liên kết.Dung dịch bên trong được khóa vào trục.Rãnh để lắp đặt đường đua bên ngoài phải có dung sai H7, đảm bảo độ dọc trục cao.
Dòng sản phẩm này mở rộng được sử dụng trong hệ thống máy móc nếu đóng gói, làm giấy pringtingm, dệt, hóa chất, y tế, thực phẩm, v.v.
Kích thước và dung tích
Gõ phím | Trên danh nghĩa Mô-men xoắn Nm |
Overrunning Giới hạn tốc độ r / phút |
Kích thước mm |
Cân nặng Kilôgam |
||||||
Bên trong Cuộc đua |
Bên ngoài Cuộc đua |
d H7 |
D H7 |
F | L | n-d1 | bn × tn | |||
GC-D1247 | 12 | 1550 | 3000 | 12 | 47 | 38 | 20 | 3-5,5 | 4 × 1,8 | 0,21 |
GC-D1555 | 42 | 1150 | 2700 | 15 | 55 | 45 | 30 | 3-5,5 | 5 x 2,3 | 0,44 |
GC-D2068 | 111 | 1000 | 1800 | 20 | 68 | 58 | 34 | 4-5,5 | 6 x 2,8 | 0,70 |
GC-D2590 | 215 | 850 | 1300 | 25 | 90 | 78 | 37 | 6-5,5 | 8 × 3,3 | 1,30 |
GC-D30100 | 380 | 750 | 1050 | 30 | 100 | 87 | 44 | 6-6,6 | 8 × 3,3 | 2,00 |
GC-D35110 | 547 | 650 | 975 | 35 | 110 | 96 | 48 | 6-6,6 | 10 × 3,3 | 2,60 |
GC-D40125 | 760 | 600 | 850 | 40 | 125 | 108 | 56 | 6-9,0 | 12 × 3,3 | 3,90 |
GC-D45130 | 855 | 525 | 750 | 45 | 130 | 112 | 56 | 8-9,0 | 14 x 3,8 | 4,00 |
GC-D50150 | 1634 | 475 | 650 | 50 | 150 | 132 | 63 | 8-9,0 | 14 x 3,8 | 6,00 |
GC-D55160 | 1995 | 425 | 600 | 55 | 160 | 138 | 67 | 8-11 | 16 × 4,3 | 7.20 |
GC-D60170 | 2660 | 400 | 550 | 60 | 170 | 150 | 78 | 10-11 | 18 × 4,4 | 9,20 |
GC-D70190 | 4370 | 325 | 450 | 70 | 180 | 165 | 95 | 10-11 | 20 x 4,9 | 11,80 |
