ASNU35 383 Nm Bôi trơn 35 * 80 * 31MM Vòng bi ly hợp con lăn
Đặc trưng
Loại ASNU là loại con lăn không ổ trục được hỗ trợ.Cần có vòng bi để hỗ trợ tải dọc trục và hướng tâm.Bôi trơn và niêm phong cũng phải được cung cấp bởi hệ thống lắp đặt.Đường kính ngoài danh nghĩa giống như một loạt 63 .. ổ bi.
Một cách sắp xếp điển hình là lắp đặt loại này cùng với một ổ trục trong cùng một vị trí dung sai,
Nòi bên ngoài có dung sai n6 dương, để tạo lực ép phù hợp với vỏ H7.Các khía bổ sung bên trong vòng đua bên ngoài cung cấp cho việc truyền mô-men xoắn tích cực.
Nếu vỏ có dung sai K6 thì không cần sử dụng các rãnh, nhưng vỏ phải đủ chắc chắn để không bị giãn nở sau khi lắp ráp.Thiết kế này có thể chấp nhận sự lệch trục của đường đua bên trong và bên ngoài.
Dữ liệu kỹ thuật
Tên sản phẩm | vòng bi ly hợp một chiều |
Mô hình | ASNU35 |
Vật chất | Thép Chrome GCr15 |
Đường kính trong | 35mm |
Đường kính ngoài | 84mm |
Công suất mô-men xoắn | 383Nm |
Cân nặng | 0,74kg |
Bưu kiện | Hộp carton / Hộp gỗ |
Điều khoản thanh toán | TT.L / C, D / A, D / P, Western Union |
Thời gian giao hàng | 10-15 ngày |
Kích thước và dung tích
Gõ phím | Kích thước |
TKN1) |
Overrunning Tốc độ |
Cân nặng
|
Kéo mô-men xoắn | |||||||||
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | S | e | f | TR | ||
[mm] | [Nm] | [phút-1] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | [Ncm] | |
số 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2,4 | 1,2 | 0,8 | 0,15 | 1,9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2,4 | 1,2 | 0,8 | 0,19 | 1,9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | số 8 | 2,8 | 2,4 | 1,2 | 0,8 | 0,38 | 5,6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1,31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2,6 | 1,5 | 2,77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2,6 | 1,5 | 4,16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7,5 | 3.6 | 2,6 | 1,5 | 6,09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | số 8 | 3.6 | 2,6 | 2 | 8.2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2,6 | 2 | 12,6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2,6 | 2,5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2,5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 |
LƯU Ý
ASNU8-12, ASNU200 keyway tới DIN 6885. 1,
các kích thước khác đến DIN 6885.3
1) T max = 2 & lần;T KN
2) Cuộc đua nội bộ vượt qua
3) Cuộc đua bên ngoài vượt qua
Gắn ví dụ

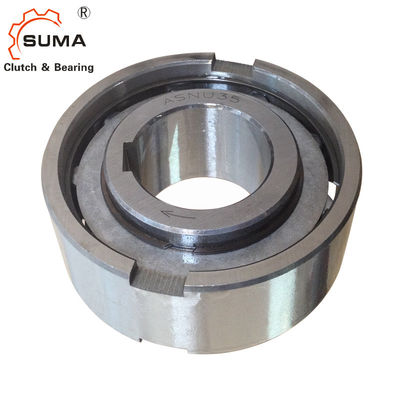

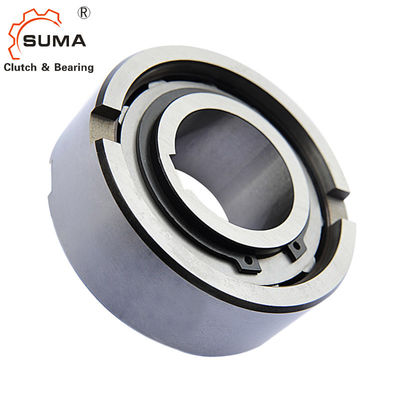

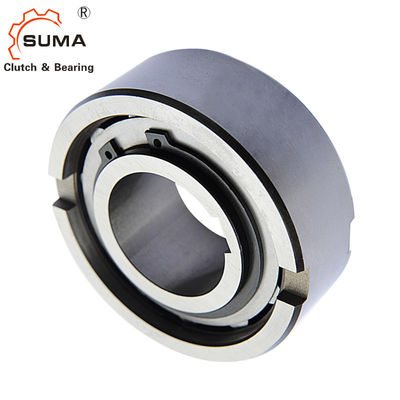

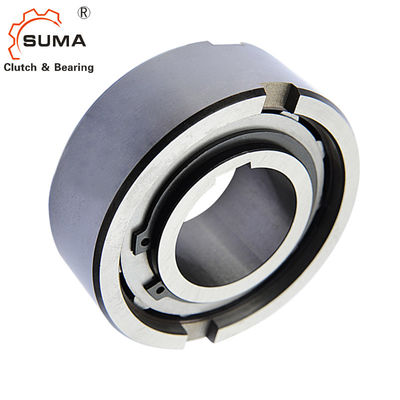

Những bức ảnh
