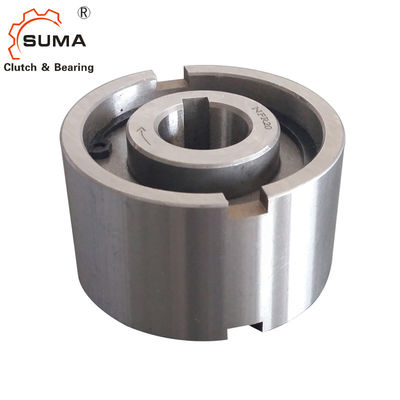

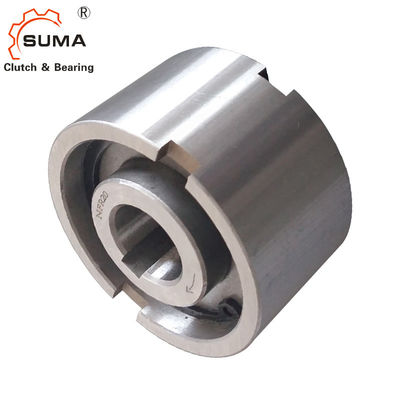

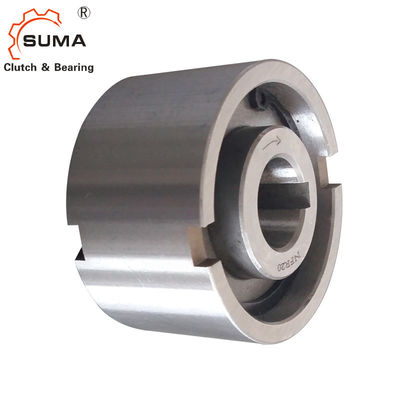

Vòng bi ly hợp con lăn NFR20
Đặc trưng
Loại NFR là loại con lăn được hỗ trợ ổ trục tự do mà không cần bất kỳ niêm phong nào.Bôi trơn và niêm phong phải được
được cung cấp bởi cài đặt.Bôi trơn tiêu chuẩn là dầu. Kích thước 8 đến 20 đơn vị sử dụng thép trên gối đỡ bằng thép

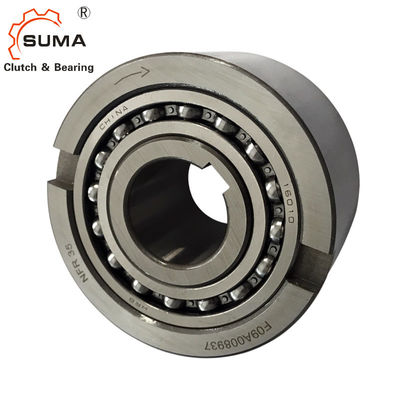

từ chủng tộc bên trong.Trên kích thước 25, hai ổ bi dòng 160 .. được sử dụng, cho tốc độ chạy vượt tốc cao hơn
sức chứa.Một cách sắp xếp điển hình được hiển thị ở trang sau.
Cuộc đua bên trong là chìa khóa cho trục.Vòng đua bên ngoài có dung sai n6 dương để tạo lực ép phù hợp với vỏ máy đến H7.
mở rộng sau khi lắp ráp.
Kích thước và dung tích
Gõ phím | Kích thước | Tốc độ vượt mức | Cân nặng | |||||||||||
NFR (ANR-ANG) |
dH7 (mm) |
TKN1 (Nm) |
Nimax2) (phút-1) |
Namax3) (phút-1) |
Dn6 (mm) |
D2 (mm) |
D4 (mm) |
L (mm) |
Tôi (mm) |
t (mm) |
bH11 (mm) |
r (mm) |
r1 (mm) |
(Kilôgam) |
số 8 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1,5 | 0,1 | ||
12 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1,5 | 0,1 | ||
15 | 78 | 850 | 850 | 47 | 26 | 37 | 30 | 3.5 | 7 | 1,5 | 1,5 | 0,3 | ||
20 | 188 | 650 | 650 | 62 | 37 | 52 | 36 | 3.5 | số 8 | 2 | 2 | 0,6 | ||
25 | 250 | 2100 | 3600 | 80 | 40 | 68 | 40 | 0,2 | 4 | 9 | 2,5 | 2 | 1,2 | |
30 | 500 | 1700 | 3200 | 90 | 45 | 75 | 48 | 0,2 | 5 | 12 | 2..5 | 2 | 1,8 | |
35 | 663 | 1550 | 3000 | 100 | 50 | 80 | 53 | 1,2 | 6 | 13 | 2,5 | 2,5 | 2,4 | |
40 | 1100 | 1150 | 2600 | 110 | 55 | 90 | 63 | 2,2 | 7 | 15 | 3 | 2,5 | 3,3 | |
45 | 1500 | 1000 | 2400 | 120 | 60 | 95 | 63 | 2,2 | 7 | 16 | 3 | 2,5 | 4.0 | |
50 | 2375 | 800 | 2150 | 130 | 70 | 110 | 80 | 2,7 | 8.5 | 17 | 3.5 | 3 | 5,7 | |
55 | 2550 | 750 | 2000 | 140 | 75 | 115 | 80 | 4.2 | 9 | 18 | 3.5 | 3 | 6,5 | |
60 | 4250 | 650 | 1900 | 150 | 80 | 125 | 95 | 3.2 | 9 | 18 | 3.5 | 3.5 | 8.9 | |
70 | 5875 | 550 | 1750 | 170 | 90 | 140 | 110 | 1.1 | 9 | 20 | 3.5 | 3.5 | 13,5 | |
80 | 10000 | 500 | 1600 | 190 | 105 | 160 | 125 | 0 | 9 | 20 | 4 | 3.5 | 19.0 | |
90 | 17250 | 450 | 1450 | 215 | 120 | 180 | 140 | 0,6 | 11,5 | 24 | 4 | 4 | 27,2 | |
100 | 79625 | 350 | 1250 | 260 | 140 | 210 | 150 | 2,6 | 14,5 | 28 | 4 | 4 | 44,5 | |
130 | 34750 | 250 | 1000 | 300 | 160 | 240 | 180 | 2 | 17,5 | 32 | 5 | 5 | 68.0 |
Gắn và Khớp nối
