Vòng bi ly hợp con lăn
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | AL50 ALP50 |

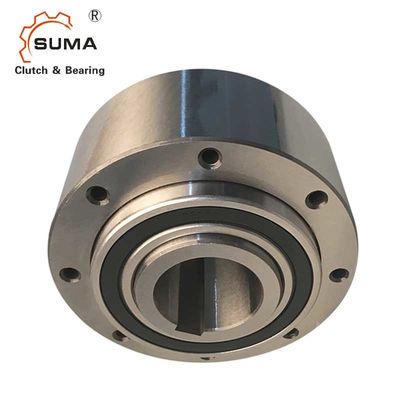

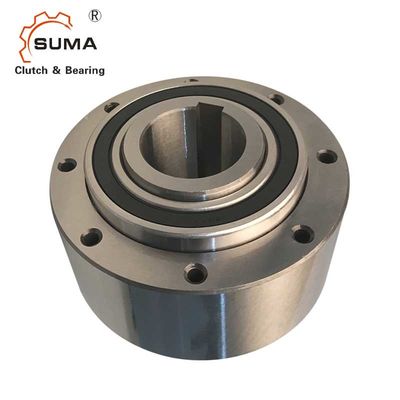

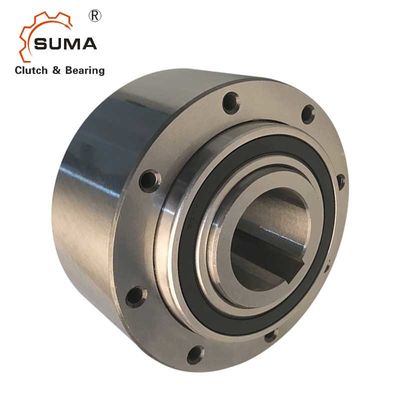

AL50 Một chiều Freewheel GCr15 Thép mang con lăn
Đặc trưng
Loại AL, ALP là loại lăn tự do.Các đơn vị này là một phần của hệ thống mô-đun.Chúng được hỗ trợ ổ trục, sử dụng hai ổ trục dòng 160 .. và yêu cầu bôi trơn bằng dầu.Các bộ phận này có thể được sử dụng trong các thiết kế cung cấp dầu bôi trơn và làm kín như trong ví dụ ở trang sau.
Các ổ trục không được ứng suất dọc trục.Thông thường, các loại AL, ALP được sử dụng với các nắp tiêu chuẩn được thiết kế để truyền mô-men xoắn, cung cấp dầu bôi trơn và làm kín.Thông thường những tấm bìa này được sử dụng theo từng cặp theo sự kết hợp được hiển thị trên các trang sau.
Cuộc đua bên ngoài của mô hình AL là đơn giản để tiếp nhận và căn giữa bất kỳ thành phần nào chán với dung sai H7.Trong trường hợp này, mô-men xoắn được truyền bằng bu lông thông qua tấm che.

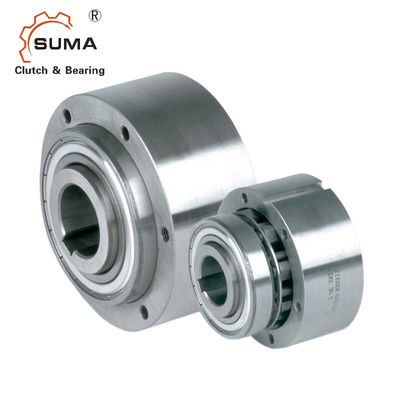

Các loại AL, ALP giống hệt nhau ngoại trừ loại ALP có rãnh then trên đường kính ngoài để truyền mômen xoắn.
Hai con dấu giấy được cung cấp với mỗi đơn vị để đặt giữa đường đua bên ngoài và các tấm bìa.
Kích thước và dung tích
| Gõ phím | Kích thước | Tốc độ vượt mức | Con số | Cân nặng | Kéo mô-men xoắn | |||||||
| AL ALP |
dH7 | nimax2) | namax3) | Dh7 | D2 | z | L 1 | L4) | B | t1 | TR | |
| [mm] | [phút-1] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | [Ncm] | ||
| 12 | 4000 | 7200 | 62 | 20 | 3 | 42 | 20.3 | 27 | 2,4 | 0,5 | 3,4 | |
| 15 | 3600 | 6500 | 68 | 25 | 3 | 52 | 30.3 | 34.1 | 2,9 | 0,8 | 4.1 | |
| 20 | 2700 | 5600 | 75 | 30 | 4 | 57 | 34.3 | 39.1 | 3.5 | 1 | số 8 | |
| 25 | 2100 | 4500 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1,5 | 14 | |
| 30 | 1700 | 4100 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2,2 | 23 | |
| 35 | 1550 | 3800 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4,7 | 3 | 60 | |
| 40 | 1150 | 3400 | 125 | 55 | 6 | 86 | 56.3 | 62.1 | 4,9 | 4,6 | 72 | |
| 45 | 1000 | 3200 | 130 | 60 | số 8 | 86 | 56.3 | 62.1 | 5.5 | 4,7 | 140 | |
| 50 | 800 | 2800 | 150 | 70 | số 8 | 92 | 63.3 | 69.1 | 5.5 | 7.2 | 180 | |
| 55 | 750 | 2650 | 160 | 75 | số 8 | 104 | 67 | 73.1 | 6.2 | 8.6 | 190 | |
| 60 | 650 | 2450 | 170 | 80 | 10 | 114 | 78 | 84 | 6,8 | 10,5 | 240 | |
| 70 | 550 | 2150 | 190 | 90 | 10 | 134 | 95 | 103 | 7.4 | 13,5 | 320 | |
| 80 | 500 | 1900 | 210 | 105 | 10 | 144 | 100 | 108 | 8.5 | 18,2 | 330 | |
| 90 | 450 | 1700 | 230 | 120 | 10 | 158 | 115 | 125 | 8.7 | 28,5 | 650 | |
| 100 | 350 | 1450 | 270 | 140 | 10 | 182 | 120 | 131 | 9,9 | 42,5 | 830 | |
| 120 | 250 | 1250 | 310 | 160 | 12 | 202 | 140 | 152 | 11.1 | 65 | 1080 | |
| 150 | 200 | 980 | 400 | 200 | 12 | 246 | 180 | 196 | 12.3 | 138 | 1240 | |
| 200 | 150 | 750 | 520 | 260 | 18 | 326 | 240 | 265 | 15 | 315 | 3800 | |
| 250 | 120 | 620 | 610 | 320 | 20 | 396 | 300 | 330 | 15 | 512 | 6100 | |
| ALM | 25 | 2100 | 2800 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1,7 | 22 |
| 30 | 1700 | 2500 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2,5 | 37 | |
| 35 | 1550 | 2400 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4,7 | 3.2 | 66 | |
LƯU Ý
1) T max = 2 & lần;T KN
& raquo;Tham khảo Lựa chọn trang 10 đến 13
2) Cuộc đua bên trong vượt qua, các giá trị không có con dấu môi
3) Cuộc đua bên ngoài vượt qua
Chìa khóa dẫn đến DIN 6885.1
4) Kích thước L bao gồm tối đa 50 kích thước mỗi
Con dấu giấy dày 0,25 mm được đặt trên cả hai mặt
& raquo;Tham khảo hướng dẫn lắp đặt và bảo trì
trang 16 đến trang 19
