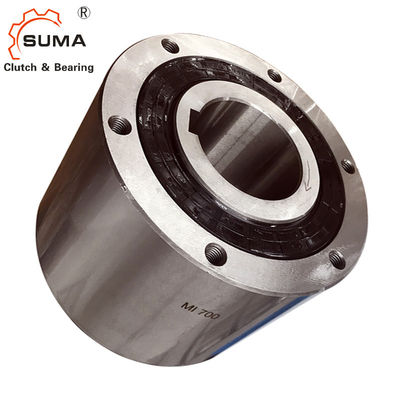

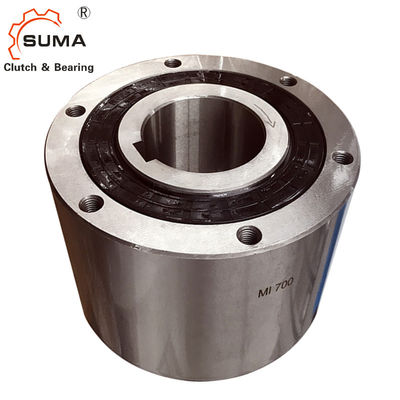

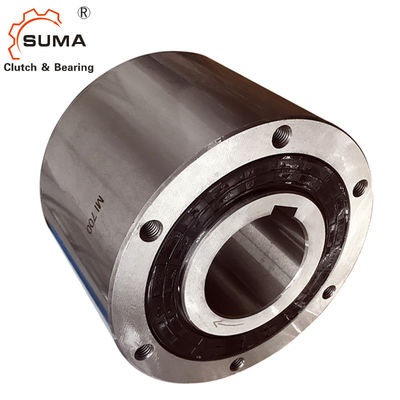

Vòng bi ly hợp cam 1 hướng tốc độ cao MG500
Đặc trưng
1. Bộ ly hợp khép kín được thiết kế cho các ứng dụng tốc độ cao.
2. Cụm lồng cam được thiết kế để đạt hiệu suất tối ưu và tăng công suất.
3. Hai ổ bi bao gồm để hỗ trợ tải trọng hướng tâm và độ đồng tâm giữa các vòng đua.
4. Phớt môi hoặc phớt tiếp xúc tích cực được cung cấp để bôi trơn bằng dầu hoặc mỡ.
5. Các lỗ có ren được gia công trên các đầu của rãnh bên ngoài để lắp các thành phần phụ.
6. Có sẵn lỗ khoan và rãnh số liệu.
7. Phụ kiện lắp sẵn.
Dòng MG300A - 700A
Chủ yếu được sử dụng cho các ứng dụng nhiệm vụ chung, chạy quá mức, dừng lại và lập chỉ mục nhiệm vụ nhẹ.Mô hình MG cung cấp năng lượng lò xo chính xác để cung cấp tuổi thọ lâu dài khi mài mòn.
MI300A - Dòng 700A
Được đề xuất để lập chỉ mục hiệu suất cao, được sử dụng trên các ứng dụng lớn hơn 150 lần / phút hoặc các ứng dụng yêu cầu độ chính xác lập chỉ mục cao.Kết hợp một quán tính thấp, được cấp bằng sáng chế
lồng và lò xo cung cấp năng lượng nặng cho phản ứng cam nhanh.
Dòng MO300A - 700A
Được chế tạo bằng phớt mỡ để giảm thiểu lực cản của phớt cho các ứng dụng chạy quá tốc độ cao trong đường đua nội đô.Mô hình MO được cung cấp với chất bôi trơn bằng mỡ tiêu chuẩn.
Dòng MR300A - 700A
Dành cho cuộc đua vượt tốc độ cao bên ngoài, kết hợp cấu trúc lồng cam độc đáo sử dụng lực ly tâm để giảm thiểu lực cản của cam. Tốc độ dẫn động của ly hợp không được vượt quá vòng / phút được hiển thị trong bảng cho cuộc đua bên trong.
Dữ liệu kỹ thuật
Mục | MG / MR / MO / MI500A |
Độ chính xác | P6 |
Gõ phím | cam |
Kích thước lỗ khoan (mm) | 44,45 |
Vòng đua bên ngoài (mm) | 92.08 |
Mô-men xoắn (KN) | 1593 |
Tối đaChạy quá tốc cuộc đua bên trong (chu kỳ / phút) | 2700 |
Mô-men xoắn kéo (Nm) | 0,5 |
Trọng lượng (kg) | 5 |
Bưu kiện | Hộp carton / Hộp gỗ |
Thời gian giao hàng | 7-10 ngày sau khi đơn đặt hàng được xác nhận |
Điều khoản thanh toán | L / C, T / T, D / P, D / A, Western Union |
Kích thước và dung tích
Mô hình | Mô-men xoắn | Lôi kéo | Tối đa | Tối đa |
Chán Kích thước |
Một | B (h7) |
C | PCD D |
E | F | S | HM | Cân nặng (Kilôgam) |
||
Overrunning | Không có | |||||||||||||||
Sức chứa | Mô-men xoắn | (r / phút) | Lập chỉ mục |
Khai thác Hố |
||||||||||||
(Nm) | (Nm) | Bên trong | Bên ngoài |
(xe đạp / phút) |
Dia. |
Chìa khóa đường |
× Kích thước × Pitch | |||||||||
Cuộc đua | Cuộc đua | (H7) | ||||||||||||||
MG 300 | 314 | 0,23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10.4 | 28,5 | 13 | 4xM6xP1.0 | 1,8 |
MI 300 | 0,31 | 50 | _ | 300 | ||||||||||||
MG 400 | 539 | 0,29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10,7 | 31,7 | 16 | 4XM8xP1,25 | 2,7 |
MI 400 | 0,38 | 50 | _ | 300 | ||||||||||||
MG 500 | 1620 | 0,51 | 2400 | 800 | _ | 31,5 | 7x3 | 89 | 108 | 86 | 92 | 12.3 | 44.4 | 16 | 4XM8xP1,25 | 5 |
MI 500 | 0,68 | 50 | _ | 300 | ||||||||||||
MG 600 | 3140 | 0,85 | 2100 | 700 | _ | 50 | 12x3,5 | 95 | 136 | 92 | 120 | 12,8 | 69,8 | 16 | 6xM8xP1,25 | số 8.6 |
MI 600 | 1.54 | 30 | _ | 300 | ||||||||||||
MG 700 | 5880 | 1,7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19.8 | 101,5 | 20 | 6xM10xP1,5 | 19,5 |
MI 700 | 2,63 | 30 | _ | 300 | ||||||||||||
MG 750 | 9500 | 3,43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
MI 750 | 4,12 | 30 | _ | 300 | ||||||||||||
MG 800 | 17600 | 5,39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77,5 | 140 | 25 | 8xM16xP2.0 | 46,5 |
MI 800 | 8.33 | 20 | _ | 300 | ||||||||||||
MG 900 | 24500 | 6,77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70,5 |
MI 900 | 9,41 | 20 | _ | 300 | ||||||||||||
MG 1000 | 33800 | 8.14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108,5 |
MI 1000 | 12,74 | 2 | _ | 300 | ||||||||||||
MG 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
MI 1100 | 22,15 | 20 | _ | 150 | ||||||||||||
MG 1200 | 95100 | 17,64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
MI 1200 | 27,54 | 20 | _ | 150 | ||||||||||||
MG 1300 | 176000 | 18,72 | 250 | _ | _ | 250 | 56x17,5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
MI 1300 | 28,13 | 20 | _ | 150 |
Mô hình Không. |
Mô-men xoắn sức chứa |
Kéo mô-men xoắn | Tốc độ chạy tối đa | Kích thước | Cân nặng | ||||||
Chủng tộc bên trong | Cuộc đua bên ngoài | Một | B | C | D | E | F | ||||
Nm | Nm | mm | mm | mm | mm | mm | mm | Kilôgam | |||
MG300A | 373 | 0,2 | 2900 | 800 |
76.15 / 76,20 |
66,68 | 60,33 | 63,5 | 28,58 | 8.9 | 2 |
MI300A | - | - | |||||||||
MO300A | 3600 | 800 | |||||||||
MR300A | 800 | 2900 | |||||||||
MG400A | 542 | 0,3 | 2700 | 800 |
88,85 / 88,90 |
73.03 | 66,68 | 69,9 | 31,75 | 11.4 | 3 |
MI400A | - | - | |||||||||
MO400A | 3600 | 800 | |||||||||
MR400A | 800 | 2700 | |||||||||
MG500A | 1593 | 0,5 | 2400 | 750 |
107,90 / 107,95 |
92.08 | 85,73 | 88,9 | 44,45 | 12.4 | 5 |
MI500A | - | - | |||||||||
MO500A | 3000 | 750 | |||||||||
MR500A | 750 | 2400 | |||||||||
MG600A | 3051 | 0,9 | 1800 | 700 |
136,47 / 136,53 |
120,65 | 92.08 | 95,3 | 69,85 | 12,7 | 9 |
MI600A | - | - | |||||||||
MO600A | 2400 | 700 | |||||||||
MR600A | 700 | 2100 | |||||||||
MG700A | 6779 | 1,8 | 1200 | 400 |
180,92 / 180,98 |
158,75 | 123,83 | 127.0 | 101,60 | 17.3 | 20 |
MI700A | - | - | |||||||||
MO700A | 2000 | 400 | |||||||||
MR700A | 400 | 1750 |
Mô hình Không. |
Kích thước |
Không. Tap (Mt.) Lỗ |
Kích thước chủ đề | Độ sâu luồng có thể sử dụng | Lube | Lube Cap Oz | Cân nặng | ||||||||||
C | D | E | F | ||||||||||||||
Inch | mm | Inch | mm | Inch | mm | Inch | mm | Inch | mm | Inch | mm | lbs | Kilôgam | ||||
MG300A | 2.375 | 60,33 | 2,50 | 63,5 | 1.125 | 28,58 | 0,35 | 8.9 | 4 | 0,250-28 | 6,35-711 | 0,500 | 12,70 | Dầu | 0,85 | 4 | 2 |
MI300A | Dầu | 1,25 | |||||||||||||||
MO300A | Dầu mỡ | 0,5 | |||||||||||||||
MR300A | Dầu | 0,85 | |||||||||||||||
MG400A | 2,625 | 66,68 | 2,75 | 69,9 | 1.250 | 31,75 | 0,45 | 11.4 | 4 | 0,313-24 | 7,94-610 | 0,625 | 15,88 | Dầu | 1.1 | 6 | 3 |
MI400A | Dầu | 1,4 | |||||||||||||||
MO400A | Dầu mỡ | 0,5 | |||||||||||||||
MR400A | Dầu | 1.1 | |||||||||||||||
MG500A | 3,375 | 85,73 | 3,50 | 88,9 | 1.750 | 44,45 | 0,48 | 12.4 | 4 | 0,313-24 | 7,94-610 | 0,625 | 15,88 | Dầu | 1,8 | 11 | 5 |
MI500A | Dầu | 3.0 | |||||||||||||||
MO500A | Dầu mỡ | 1,0 | |||||||||||||||
MR500A | Dầu | 1,8 | |||||||||||||||
MG600A | 3.625 | 92.08 | 3,75 | 95,3 | 2.750 | 69,85 | 0,50 | 12,7 | 6 | 0,313-24 | 7,94-610 | 0,625 | 19.05 | Dầu | 2,8 | 19 | 9 |
MI600A | Dầu | 4,5 | |||||||||||||||
MO600A | Dầu mỡ | 1,5 | |||||||||||||||
MR600A | Dầu | 2,8 | |||||||||||||||
MG700A | 4.875 | 123,83 | 5,00 | 127.0 | 4.000 | 101,60 | 0,68 | 17.3 | số 8 | 0,375-24 | 9,53-610 | 0,750 | Dầu | 4,6 | 43 | 20 | |
MI700A | Dầu | 10,9 | |||||||||||||||
MO700A | Dầu mỡ | 2,9 | |||||||||||||||
MR700A | Dầu | 4,6 |
Mô hình | Công suất mô-men xoắn |
Tối đa Vòng tua máy vượt mức |
Trên danh nghĩa Kéo Overrunning |
Kho lỗ 1 | Keyways1 | Kích thước | ||||||||
Một | B | |||||||||||||
Lb-ft | Nm | Cuộc đua bên trong | Cuộc đua bên ngoài | Lb-ft | Nm | Inch | mm | Inch | mm | Inch | mm | Inch | mm | |
MG300A | 275 | 373 | 2900 | 800 | 0,17 | 0,2 | 0,500 | 12,70 | 0,125 × 0,167 | 3,18 × 4,24 |
3.000 2.998 |
76.15 /76,20 |
25/8 | 66,68 |
MI300A | - | - | 0,625 | 15,88 | 0,188 × 0,094 | 4,76 × 2,38 | ||||||||
MO300A | 3600 | 800 | 0,750 | 19.05 | 0,188 × 0,094 | 4,76 × 2,38 | ||||||||
MR300A | 800 | 2900 | ||||||||||||
MG400A | 400 | 542 | 2700 | 800 | 0,21 | 0,3 | 0,625 | 15,88 | 0,188 × 0,094 | 4,76 × 2,38 |
3.500 3,498 |
88,85 /88,90 |
27/8 | 73.03 |
MI400A | - | - | 0,750 | 19.05 | ||||||||||
MO400A | 3600 | 800 | 0,875 | 22,23 | ||||||||||
MR400A | 800 | 2700 | ||||||||||||
MG500A | 1175 | 1593 | 2400 | 750 | 0,38 | 0,5 | 0,875 | 22,23 | 0,188 × 0,094 | 4,76 × 2,38 |
4.250 4,248 |
107,90 /107,95 |
35/8 | 92.08 |
MI500A | - | - | 1.000 | 25,40 | 0,25 × 0,125 | 4,76 × 2,38 | ||||||||
MO500A | 3000 | 750 | 1.125 | 28,58 | 0,25 × 0,125 | 6,35 × 3,18 | ||||||||
MR500A | 750 | 2400 | 1.250 | 31,75 | 0,25 × 0,125 | 6,35 × 3,18 | ||||||||
MG600A | 2250 | 3051 | 1800 | 700 | 0,63 | 0,9 | 1.250 | 31,75 | 0,25 × 0,125 | 6,35 × 3,18 |
5.375 5.373 |
136.47 /136,53 |
43/4 | 120,65 |
1.375 | 34,93 | 0,313 × 0,156 | 7,94 × 3,97 | |||||||||||
MI600A | - | - | 1.500 | 38,10 | 0,375 × 0,188 | 9,53 x 4,76 | ||||||||
1.625 | 41,28 | 0,375 × 0,188 | 9,53 x 4,76 | |||||||||||
MO600A | 2400 | 700 | 1.750 | 44,45 | 0,375 × 0,188 | 9,53 x 4,76 | ||||||||
1.937 | 49,20 | 0,50 × 0,188 | 9,53 x 4,76 | |||||||||||
MR600A | 700 | 2100 | 2.000 | 50,80 | 0,50 × 0,188 | 12,7 × 4,76 | ||||||||
MG700A | 5000 | 6779 | 1200 | 400 | 1,3 | 1,8 | 2.000 | 50,80 | 0,50 × 0,250 | 12,7 × 6,35 |
7.125 7.123 |
180,92 180,98 |
61/4 | 158,75 |
MI700A | - | - | 2.250 | 57.15 | 0,50 × 0,250 | 12,7 × 6,35 | ||||||||
2.437 | 61,90 | 0,50 × 0,250 | 12,7 × 6,35 | |||||||||||
MO700A | 20000 | 400 | 2.500 | 63,50 | 0,625 × 0,313 | 15,88 × 7,94 | ||||||||
2.750 | 69,85 | 0,625 × 0,313 | 15,88 × 7,94 | |||||||||||
MR700A | 400 | 1750 | 2.937 | 74,60 | 0,625 × 0,125 | 15,88 × 3,18 |
Gắn và Khớp nối
