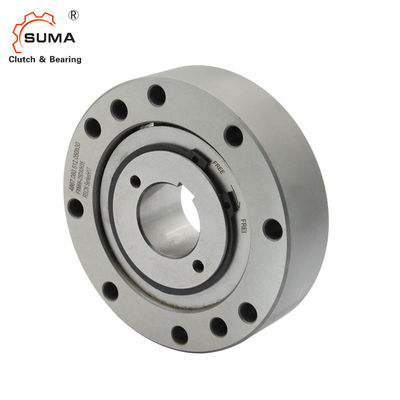

CKF-A35110 40 MM 6000RPM Backstop Sprag Ly hợp một chiều
Đặc trưng
CKF-A là loại ly hợp một chiều không tiếp xúc.Vòng trong được thiết kế cho chức năng một chiều mà không cần hỗ trợ chịu lực.Vòng bi phải được lắp đặt để đảm bảo độ đồng trục của vòng trong và vòng ngoài khi sử dụng.
Khi được sử dụng với mục đích ngăn chặn việc lùi xe, cần phải kiểm tra tốc độ không được thấp hơn giá trị tối thiểu cho phép để vượt quá tốc độ, như trong bảng dưới đây.
Mô hình này chủ yếu được sử dụng để ngăn chặn sự đảo chiều trong điều kiện làm việc tốc độ cao.Nó cũng có thể được sử dụng cho ly hợp quá tốc tốc độ cao và thiết bị chuyển mạch truyền động nêm tốc độ thấp.
Dữ liệu kỹ thuật
Mục | CKF-A35110 |
Vật chất | GCr15 |
Đường kính lỗ khoan. | 35 mm |
Đường kính ngoài. | 100 mm |
Chiều rộng (B) | 40 mm |
Công suất mô-men xoắn | 425 Nm |
Vượt quá tốc độ giới hạn (cuộc đua nội bộ) | 6000 vòng / phút |
Vượt quá tốc độ giới hạn (cuộc đua bên ngoài) | 740 vòng / phút |
Cân nặng | 2,1 kg |
Bưu kiện | Hộp carton hoặc theo yêu cầu của bạn |
Kích thước và dung tích
Gõ phím | Mô-men xoắn Nm |
Overrunning Tốc độ giới hạn r / phút |
d [H7] | D [h7] | e [H7] | F | G | C | B | Một | n-d1 | bn * tn | Cân nặng [Kilôgam] |
|
ra khỏi cuộc đua | chủng tộc bên trong | |||||||||||||
CFK-A2090 | 140 | 875 | 6000 | 20 | 90 | 66 | 78 | 36 | 35 | 35 | 25 | 6-6,6 | 6 x 2,8 | 1,50 |
CFK-A2595 | 190 | 825 | 6000 | 25 | 95 | 70 | 82 | 40 | 35 | 35 | 25 | 6-6,6 | 8 × 3,3 | 1,60 |
CFK-A30102 | 340 | 780 | 6000 | 30 | 102 | 75 | 87 | 45 | 40 | 40 | 30 | 6-6,6 | 8 × 3,3 | 1,80 |
CFK-A35110 | 425 | 740 | 6000 | 35 | 110 | 82 | 96 | 52 | 40 | 40 | 30 | 6-6,6 | 10 × 3,3 | 2,10 |
CFK-A40125 | 625 | 720 | 5000 | 40 | 125 | 92 | 108 | 62 | 40 | 40 | 30 | 8-6,6 | 12 × 3,3 | 2,90 |
CFK-A45130 | 715 | 665 | 5000 | 45 | 130 | 94 | 112 | 64 | 40 | 40 | 30 | 8-9,0 | 14 x 3,8 | 3,10 |
CFK-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 84 | 40 | 40 | 30 | 8-9,0 | 14 x 3,8 | 4,70 |
CFK-A55160 | 1300 | 600 | 4000 | 55 | 160 | 116 | 138 | 86 | 45 | 45 | 34 | 8-9,0 | 16 × 4,3 | 5,40 |
CFK-A60175 | 1500 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 47 | 8-11,0 | 18 × 4,4 | 8.5 |
CFK-A70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 47 | 12-11.0 | 20 x 4,9 | 10 |
CFK-A80210 | 3000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11.0 | 22 x 5,4 | 14 |
CFK-A90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 67 | 12-13,5 | 25 x 5,4 | 19 |
CFK-A100280 | 7600 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 67 | 12-17,5 | 28 x 6,4 | 34 |
CFK-A130320 | 13600 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17,5 | 32 x 7,4 | 44 |
CFK-A150400 | 24500 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 86 | 12-17,5 | 36 × 8,4 | 73 |
