MZ20 Một chiều Overrunning Cam Ly hợp Vòng bi tùy chỉnh được chế tạo
Thuận lợi
• Bảo vệ hộp số khỏi quá tải bằng cách phân bổ tải không đều trong nhiều ổ
• Bảo vệ hộp số khỏi mô-men xoắn cực đại động trong quá trình khóa
• Các hộp số nhỏ hơn có thể được sử dụng mà không ảnh hưởng tiêu cực đến sự an toàn
• Bảo vệ các điểm dừng, vì mô-men xoắn cực đại động giảm bằng cách trượt tạm thời
Tính năng

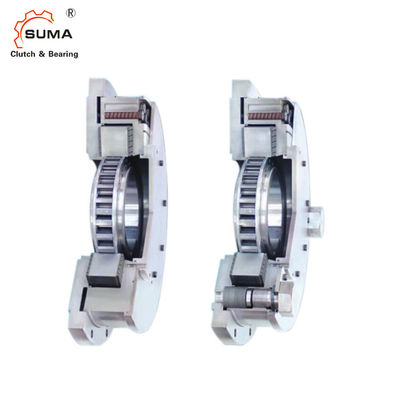

Freewheels FXRV và FXRT tích hợp là những loại freewheels không có gối đỡ và có khả năng nâng hạ rãnh X. Chúng bao gồm Freewheels FXM tích hợp với bộ giới hạn mô-men xoắn bổ sung.Bộ phận nâng rời X đảm bảo hoạt động quay vòng tự do không bị mài mòn khi vòng trong quay ở tốc độ cao.Các trang sức tự do FXRV và FXRT được sử dụng như:
Điểm dừng
để lắp đặt băng tải liên tục với nhiều ổ, trong đó mỗi ổ được trang bị backstop riêng.Trong việc lắp đặt băng tải liên tục với nhiều ổ đĩa như vậy, điều quan trọng là phải xem xét vấn đề về sự phân bố không đồng đều của mô-men xoắn quay ngược cho các ổ đĩa và điểm dừng riêng lẻ.Ngay sau khi quá trình cài đặt dừng lại, toàn bộ mô-men xoắn lùi được áp dụng chủ yếu cho một điểm lùi duy nhất, do sự khác biệt trong hoạt động và độ đàn hồi của các ổ đĩa liên quan.Trong các cơ sở lắp đặt được trang bị điểm dừng không có bộ hạn chế mô-men xoắn, các hộp giảm tốc riêng lẻ và điểm dừng tương ứng phải được thiết kế để chứa toàn bộ mô-men xoắn của việc lắp đặt băng tải để đảm bảo an toàn.
Kích thước và công suất
Miễn phí Kích thước bánh xe |
Gõ phím |
Momen xoắn ÔNG Nm |
Tăng Sprag ở tốc độ vòng trong tối thiểu-1 |
Tối đatốc độ Bên trong đổ chuông miễn phí bánh xe min-1 |
Chán Tiêu chuẩn mm mm |
Một mm |
B mm |
C mm |
D mm |
G ** |
H mm |
K mm |
L mm |
O mm |
R mm |
S mm |
T mm |
tối thiểumm |
Ư *** tối đamm |
V mm |
Z ** |
Wei ght Kilôgam |
|
FXRV 85-40 |
MX |
1 400 |
430 |
6 000 |
60 |
65 |
330 |
143 |
6 |
295 |
M 12 |
37 |
29 |
60 |
127 |
280 |
110 |
308 |
165 |
215 |
43 |
6 |
57 |
FXRV 100-50 |
MX |
2 300 |
400 |
4 500 |
55 |
60 |
350 |
150 |
6 |
311 |
M 12 |
39 |
31 |
70 |
134 |
300 |
125 |
328 |
180 |
240 |
38 |
6 |
65 |
FXRV 120-50 |
MX |
3 400 |
320 |
4 000 |
70 |
75 |
400 |
150 |
6 |
360 |
M 16 |
36 |
31 |
70 |
134 |
340 |
145 |
373 |
200 |
260 |
38 |
6 |
86 |
FXRV 140-50 |
MX |
4 500 |
320 |
3 000 |
100 |
110 |
430 |
160 |
6 |
386 |
M 16 |
36 |
31 |
70 |
134 |
375 |
165 |
403 |
220 |
280 |
50 |
6 |
102 |
FXRV 170 - 63 |
MX |
9 000 |
250 |
2 700 |
90 |
100 |
500 |
175 |
6 |
460 |
M 16 |
43 |
40 |
80 |
156 |
425 |
196 |
473 |
250 |
340 |
38 |
6 |
163 |
FXRV 200 - 63 |
MX |
12 500 |
240 |
2 100 |
|
|
555 |
175 |
6 |
516 |
M 16 |
49 |
40 |
80 |
156 |
495 |
226 |
528 |
275 |
390 |
38 |
6 |
205 |
FXRV 240 - 63 |
LX |
21 200 |
220 |
3 000 |
|
|
710 |
195 |
số 8 |
630 |
M 20 |
50 |
50 |
90 |
170 |
630 |
290 |
670 |
355 |
455 |
45 |
12 |
347 |
FXRV 260 - 63 |
LX |
30 000 |
210 |
2 500 |
|
|
750 |
205 |
số 8 |
670 |
M 20 |
50 |
50 |
105 |
183 |
670 |
310 |
710 |
375 |
500 |
40 |
12 |
411 |
FXRV 290 - 70 |
LX |
42 500 |
200 |
2 500 |
|
|
850 |
218 |
số 8 |
755 |
M 24 |
52 |
50 |
105 |
190 |
730 |
335 |
800 |
405 |
560 |
48 |
12 |
562 |
FXRV 310 - 96 |
LX |
53 000 |
195 |
2 100 |
|
|
900 |
260 |
10 |
800 |
M 24 |
63 |
63 |
120 |
240 |
775 |
355 |
850 |
435 |
600 |
69 |
12 |
792 |
FXRV 360 - 100 |
LX |
75 000 |
180 |
1 800 |
|
|
975 |
267 |
10 |
870 |
30 M |
63 |
63 |
125 |
243 |
850 |
400 |
925 |
485 |
670 |
71 |
12 |
942 |
FXRV 410 - 100 |
LX |
100 000 |
170 |
1 500 |
|
|
1 060 |
267 |
10 |
950 |
30 M |
63 |
63 |
125 |
243 |
950 |
450 |
1 000 |
535 |
750 |
71 |
12 |
1053 |
Miễn phí Kích thước bánh xe |
Gõ phím |
Momen xoắn ÔNG Nm |
Sprag nhấc ra ở bên trong tốc độ vòng min-1 |
Tối đatốc độ Bên trong đổ chuông miễn phí bánh xe min-1 |
Chán Tiêu chuẩn mm mm |
Một mm |
B mm |
C mm |
D mm |
G ** |
H mm |
K mm |
L mm |
O mm |
R mm |
S mm |
T mm |
tối thiểumm |
Ư *** tối đamm |
V mm |
Z ** |
Wei ght Kilôgam |
|
FXRT 85 - 40 |
MX |
1 400 |
430 |
6 000 |
60 |
65 |
330 |
148 |
6 |
295 |
M 12 |
37 |
29 |
60 |
127 |
280 |
110 |
308 |
165 |
215 |
43 |
6 |
60 |
FXRT 100-50 |
MX |
2 300 |
400 |
4 500 |
55 |
60 |
350 |
159 |
6 |
311 |
M 12 |
39 |
31 |
70 |
134 |
300 |
125 |
328 |
180 |
240 |
38 |
6 |
66 |
FXRT 120-50 |
MX |
3 400 |
320 |
4 000 |
70 |
75 |
400 |
159 |
6 |
360 |
M 16 |
36 |
31 |
70 |
134 |
340 |
145 |
373 |
200 |
260 |
38 |
6 |
87 |
FXRT 140 - 50 |
MX |
4 500 |
320 |
3 000 |
100 |
110 |
430 |
163 |
6 |
386 |
M 16 |
36 |
31 |
70 |
134 |
375 |
165 |
403 |
220 |
280 |
50 |
6 |
104 |
FXRT 170 - 63 |
MX |
9 000 |
250 |
2 700 |
90 |
100 |
500 |
188 |
6 |
460 |
M 16 |
43 |
40 |
80 |
156 |
425 |
196 |
473 |
250 |
340 |
38 |
6 |
166 |
FXRT 200 - 63 |
MX |
12 500 |
240 |
2 100 |
|
|
555 |
188 |
6 |
516 |
M 16 |
49 |
40 |
80 |
156 |
495 |
226 |
528 |
275 |
390 |
38 |
6 |
209 |
FXRT 240 - 63 |
LX |
21 200 |
220 |
3 000 |
|
|
710 |
210 |
số 8 |
630 |
M 20 |
50 |
50 |
90 |
170 |
630 |
290 |
670 |
355 |
455 |
45 |
12 |
355 |
FXRT 260 - 63 |
LX |
30 000 |
210 |
2 500 |
|
|
750 |
223 |
số 8 |
670 |
M 20 |
50 |
50 |
105 |
183 |
670 |
310 |
710 |
375 |
500 |
40 |
12 |
418 |
FXRT 290 - 70 |
LX |
42 500 |
200 |
2 500 |
|
|
850 |
243 |
số 8 |
755 |
M 24 |
52 |
50 |
105 |
190 |
730 |
335 |
800 |
405 |
560 |
48 |
12 |
574 |
FXRT 310 - 96 |
LX |
53 000 |
195 |
2 100 |
|
|
900 |
293 |
10 |
800 |
M 24 |
63 |
63 |
120 |
240 |
775 |
355 |
850 |
435 |
600 |
69 |
12 |
805 |
Vấn đề về sự phân bố không đều của mômen quay ngược được giải quyết bằng cách sử dụng các bước lùi
FXRV và FXRT với giới hạn mô-men xoắn.Bộ giới hạn mô-men xoắn được tích hợp trong backstop trượt
tạm thời khi vượt quá mô-men xoắn quy định cho đến khi các bước lùi khác tham gia nối tiếp nhau.Bằng cách này, toàn bộ mômen quay ngược của việc lắp đặt băng tải được phân phối đến các hộp số và điểm dừng riêng lẻ.Hơn nữa, mô-men xoắn cực đại động xảy ra trong quá trình khóa được giảm xuống, do đó bảo vệ hộp số chống lại mô-men xoắn cực đại làm hỏng.Vì lý do này, việc sử dụng mặt sau FXRV và FXRT có giới hạn mô-men xoắn trong việc lắp đặt băng tải liên tục với nhiều ổ đĩa cho phép ứng dụng các hộp số có kích thước nhỏ hơn.
