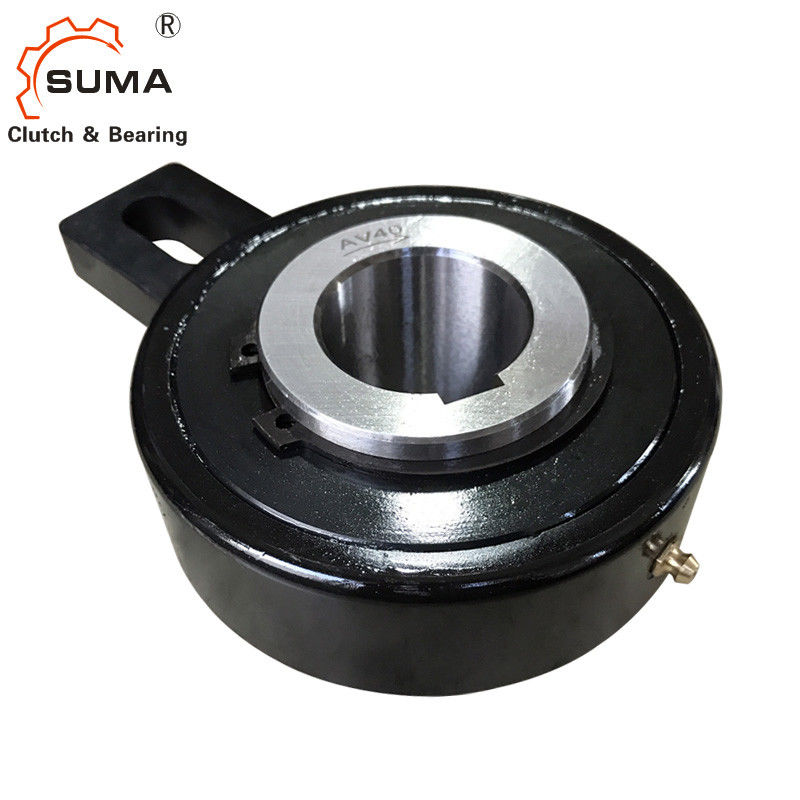

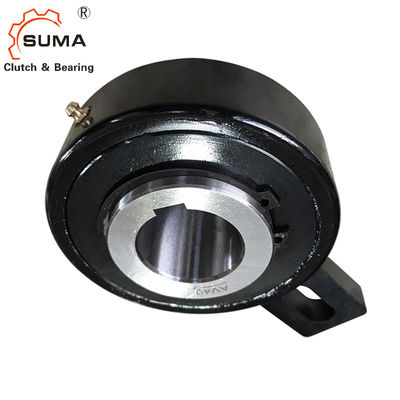

Vòng bi ly hợp mặt sau AV55 54MM
Dữ liệu kỹ thuật
Loại AV là loại bánh lăn tự do.Nó được thiết kế khép kín, được định tâm bởi các ổ trục trơn cho tốc độ quay thấp và được làm kín bằng cách sử dụng các con dấu mê cung bằng kim loại được bảo vệ bằng lá chắn.
Thiết bị được cung cấp mỡ bôi trơn, sẵn sàng lắp đặt ở vị trí ngang hoặc dọc.Chủ yếu được sử dụng làm điểm tựa, công suất mô-men xoắn cao đối với yêu cầu không gian tối thiểu.Thiết kế này phù hợp để sử dụng trong môi trường khó khăn.Một bu lông, được giữ chặt vào một bộ phận cố định của máy và đi qua
thông qua rãnh trong tay mô-men xoắn, cung cấp điểm dừng quay.Khoảng hở xuyên tâm trên bu lông này
phải bằng 1-3% chiều rộng rãnh.
Tay mômen và các ổ trục không được ứng suất trước.Thiết kế con lăn làm cho loại AV lý tưởng cho các ứng dụng lập chỉ mục ánh sáng.
Kích thước và dung tích
Gõ phím | Kích thước | TKN1) | Tốc độ vượt mức | Cân nặng | Kéo mô-men xoắn | ||||||||||
AV | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
[mm] | [Nm] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [Kilôgam] | [Ncm] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | số 8 | 1 | 3.5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | số 8 | 1 | 3,4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | số 8 | 1 | 3,3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1,5 | 8.7 | 360 | |
90 * | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24,5 | 360 | |
100 * | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23,5 | 360 | |
110 * | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22,5 | 360 | |
120 * | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 |
Gắn ví dụ
