GN130 Roller Freewheel Sprag Backstop BearingGN Backstop Clutch.pdf
Tính năng của Backstop Bearing
Bộ ly hợp lùi dòng GN là một loại thiết bị cắm kiểu con lăn tốc độ thấp, thường có bộ giảm tốc,Được dùng trong
băng tải, vận thăng, trống điện, và các thiết bị khác cần một thiết bị quay trở lại.
Không trở lại nhanh chóng, khoảng cách ngược nhỏ, tuổi thọ cao, có thể chịu được mô-men xoắn.
Dữ liệu kỹ thuật củaBackstop Bearing
Mục | GN130 |
Vật chất | GCr15 |
Đường kính lỗ khoan. | 130 mm |
Đường kính ngoài. | 175 mm |
Chiều rộng | 170 mm |
Công suất mô-men xoắn | 13700 Nm |
Cân nặng | 120 kg |
Bưu kiện | Hộp carton, hộp gỗ hoặc theo yêu cầu của bạn |
Kích thước và công suất củaBackstop Bearing
Gõ phím | Mô-men xoắn | Đường kính lỗ khoan.Tối đa | Kích thước | Cân nặng | Dung dịch khử phù hợp được đề xuất | ||||||||
TKN | ødH7 | bxt | C | L | B | C1 | B1 | H | H1 | D1 | Kilôgam | ||
Nm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
GN110 | 6770 | 110 | 32X6,7 | 400 | 450 | 140 | 90 | 140 | 160 | 310 | ø21 | 89.4 | ZQ650 |
ZQ750 | |||||||||||||
GN130 | 13700 | 130 | 36X7.4 | 430 | 480 | 170 | 120 | 180 | 175 | 340 | 120 | ZQ850 | |
GN140 | 13700 | 140 | 36X7.4 | 430 | 480 | 170 | 120 | 190 | 175 | 340 | 105 | ZQ85 | |
GN150 | 22800 | 150 | 40X8,7 | 510 | 580 | 190 | 170 | 230 | 215 | 420 | ø26 | 186 | ZQ1000 |
GN170 | 22800 | 170 | 40X8,7 | 510 | 580 | 190 | 170 | 250 | 215 | 420 | 182 | ZL100 | |
GN200 | 47600 | 200 | 45X9,9 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | ø32 | 352 | ZL115 |
GN220 | 47600 | 220 | 50X11,2 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | 339 | ZL130 |

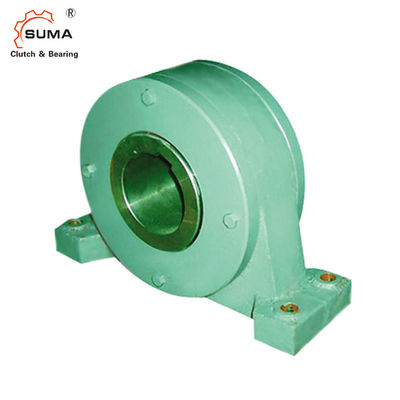

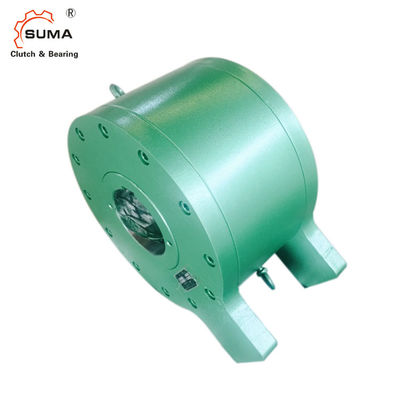

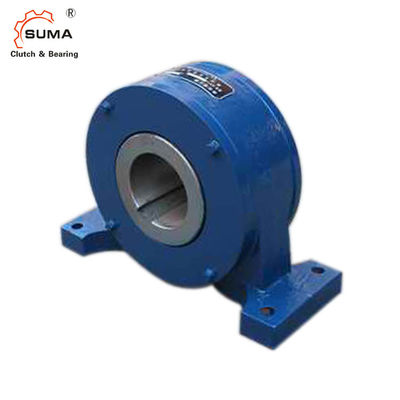

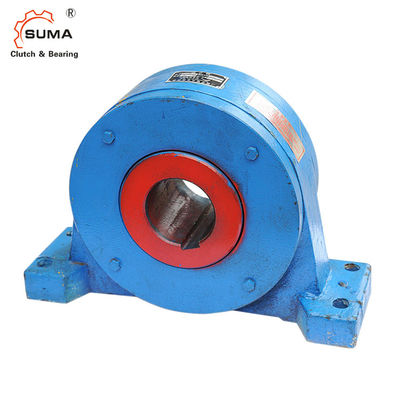

Hình ảnh của GN Backstop Bearing
Ứng dụng vòng bi Backstop GN
