| Nguồn gốc | Trung Quốc |
| Hàng hiệu | SUMA |
| Chứng nhận | ISO SGS |
| Số mô hình | FSO600 HPI600 |

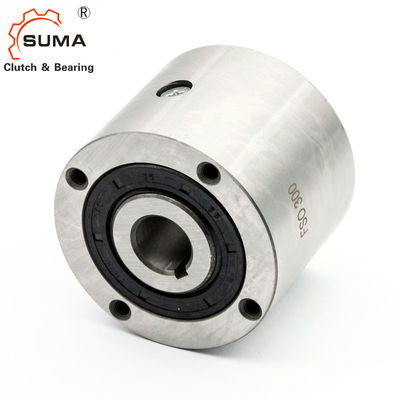

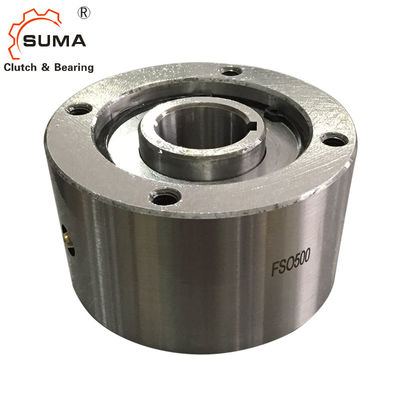

FSO600 HPI600 3150 Nm Vòng bi ly hợp cam
Đặc trưng
Các loại FSO, FSO-GR và HPI 300 đến 700 là các loại vòng bi tự do kiểu phun độc lập, được làm kín và được hỗ trợ ổ trục, sử dụng hai ổ bi.
Các đơn vị được giao dầu hoặc mỡ bôi trơn tùy theo chủng loại.
Nó là một thiết kế với sự bổ sung đầy đủ cho một mô-men xoắn rất cao cho một đường kính nhất định.Bất kỳ sự quá tải nào cũng được chống lại bởi một trụ cầu bị bong ra, tránh bị nghiêng đổ.
Bôi trơn
Các loại FSO và HPI được bôi trơn bằng dầu và sử dụng phớt phớt trục tiêu chuẩn.
Loại FSO-GR được bôi trơn bằng mỡ và có thể được trang bị các con dấu mê cung không tiếp xúc.
Loại HPI được thiết kế đặc biệt cho các ứng dụng lập chỉ mục tốc độ cao.
Kích thước và dung tích
| Gõ phím | Kích thước |
Mô-men xoắn TKN1 [Nm] |
Tốc độ vượt mức [phút-1] |
KÍCH THƯỚC (MM) | Chất bôi trơn | Cân nặng | Mô-men xoắn kéo | |||||||||||||||
| FSO FSO-GR HPI |
FSO Ntối đa2) |
FSO-GR Ntối đa3) |
dH7-bxh |
d4) nhỏ nhất lớn nhất |
Một |
B -0.05 |
C | E | F | G | z | J | K | L | f | FSO | FSO..GR | HPI | [Kilôgam] | TR[Ncm] | ||
| 300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12 ... 19 | 63,5 | 76,2 | 60,45 | 1,6 | 28,58 | 66,67 | 4 | M8 | 13 | M6 | 0,8 | 7 | 10 | 14 | 1,6 | 18 | |
| 400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12 ... 22 | 69,85 | 88,9 | 68.07 | 1,6 | 30 | 73 | 4 | M8 | 13 | M6 | 0,8 | 10 | 20 | 20 | 2,7 | 27 | |
| 500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19 ... 33 | 88,9 | 107,95 | 85,73 | 1,6 | 45 | 92 | 4 | M8 | 16 | M6 | 1,5 | 22 | 35 | 35 | 4.8 | 31 | |
| 600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24 ... 57 | 95,25 | 136.525 | 92,2 | 1,6 | 63,5 | 120,6 | 6 | M8 | 16 | M6 | 1,6 | 52 | 84 | 84 | 8.6 | 62 | |
| 700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48 ... 82 | 127 | 180,975 | 123,85 | 1,6 | 90 | 158,75 | số 8* | M10 * | 20 | M6 | 1,6 | 168 | 280 | 280 | 19 | 156 | |
LƯU Ý
1) T max = 2 & lần;T KN & raquo;Tham khảo Lựa chọn trang 10 đến 13
2) Chủng tộc bên trong / chủng tộc bên ngoài
3) Phong ấn mê cung chủng tộc bên trong / chủng tộc bên ngoài
4) Mũi khoan inch có sẵn theo yêu cầu
5) Chỉ dành cho lỗ khoan quá khổ
Kích thước 600> 50 mm
Kích thước 700> 75 mm
*) 6 lỗ cách đều nhau ở 60 & deg;cộng với 2 lỗ phụ ở 180 & deg;& raquo;Tham khảo hướng dẫn lắp đặt và bảo trì
Gắn và Khớp nối
