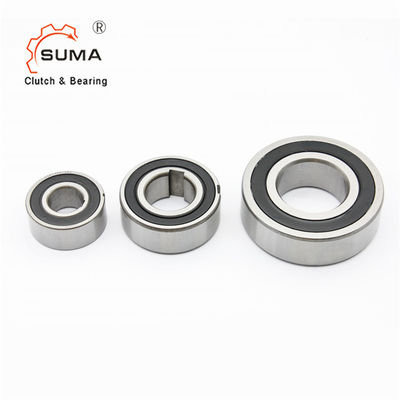

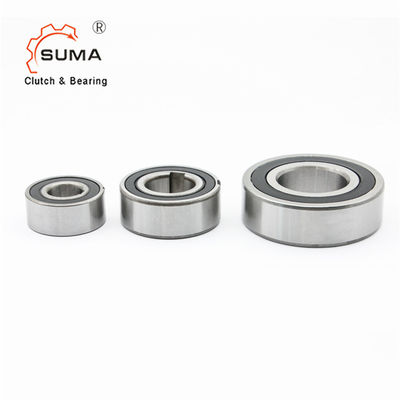

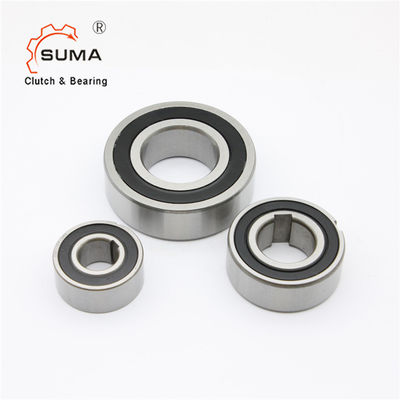

CSK8-CSK40 Sprag Sprag Nhà máy ly hợp ly hợp một chiều
Nỗi sợ hãi
Loại CSK và CSK ... 2RS là loại vòng bi tự do được tích hợp vào vòng bi 62 .. loạt (trừ cỡ 40).
Chúng được hỗ trợ ổ trục, được cung cấp mỡ bôi trơn và được bảo vệ chống bụi trên 0,3 mm.
Không nên sử dụng thêm các con dấu loại “nylos”, đặc biệt là khi nhiệt độ làm việc vượt quá 50 ° C.Dầu tắm cũng có thể bôi trơn.
Ngoài mô hình CSK cơ bản, loại CSK..P có tính năng keyway trong cuộc đua nội bộ.Vì lý do này, nó có thể được khóa vào trục đến dung sai k6.Vòng đua bên ngoài vẫn phải được ép vào một vỏ cứng để chịu được N6.
CSK..PP có tính năng keyway trên cả cuộc đua bên trong và bên ngoài.Dung sai lắp được khuyến nghị là h6 trên trục và H6 trong vỏ cứng.
Vui lòng liên hệ với chúng tôi khi nhiệt độ môi trường hoặc nhiệt độ hoạt động không nằm trong phạm vi + 5 ° C đến + 60 ° C.
Kích thước và dung tích
Gõ phím | Kích thước | Vòng bi | Chịu tải | Cân nặng | Kéo mô-men xoắn | |||||||
năng động | tĩnh | |||||||||||
CSK..P | d | TKN1) | nmax | D | L | b | t | C | C0 | TR | ||
[mm] | [Nm] | [phút-1] | [mm] | [mm] | [mm] | [mm] | [kN] | [kN] | [Kilôgam] | [Ncm] | ||
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2,77 | 0,04 | 0,7 | |||
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3,42 | 0,06 | 0,9 | |||
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0,07 | 1.1 | |||
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4,46 | 0,11 | 1,3 | |||
25 | 6205 | 85 | 5200 | 52 | 15 | 10,7 | 5,46 | 0,14 | 2 | |||
30 | 6206 | 138 | 4200 | 62 | 16 | 11,7 | 6,45 | 0,21 | 4.4 | |||
35 | 6207 | 175 | 3600 | 72 | 17 | 12,6 | 7.28 | 0,3 | 5,8 | |||
40 | - | 325 | 3000 | 80 | 22 | 15,54 | 12,25 | 0,5 | 7 | |||
CSK..PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0,6 | 7.4 | 3,42 | 0,06 | 0,9 |
17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7.9 | 3.8 | 0,07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1,5 | 9.4 | 4,46 | 0,11 | 1,3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10,7 | 5,46 | 0,14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11,7 | 6,45 | 0,21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | số 8 | 2,5 | 12,6 | 7.28 | 0,3 | 5,8 | |
40 | - | 325 | 3000 | 80 | 22 | 10 | 3 | 15,54 | 12,25 | 0,5 | 7 | |
CSK..P-2RS | 12 | - | 9.3 | 10000 | 32 | 14 | 6.1 | 2,77 | 0,05 | 3 | ||
15 | - | 17 | 8400 | 35 | 16 | 7.4 | 3,42 | 0,07 | 4 | |||
17 | - | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0,09 | 5,6 | |||
20 | - | 50 | 6000 | 47 | 19 | 9.4 | 4,46 | 0,145 | 6 | |||
25 | - | 85 | 5200 | 52 | 20 | 10,7 | 5,46 | 0,175 | 6 | |||
30 | - | 138 | 4200 | 62 | 21 | 11,7 | 6,45 | 0,27 | 7,5 | |||
35 | - | 175 | 3600 | 72 | 22 | 12,6 | 7.28 | 0,4 | 8.2 | |||
40 | - | 325 | 3000 | 80 | 27 | 15,54 | 12,25 | 0,6 | 10 |
